微阻緩閉消聲止回閥
產品展示>> 止回閥>>微阻緩閉消聲止回閥
一、微阻緩閉消聲止回閥 產品概述
上海川滬閥門有限公司生產的DHH44X型微阻緩閉消聲止回閥,主要用于工業、城市給排水管道和高層住宅、高級賓館、加壓輸水泵的出口處。在設計上充分考慮了使用環境的要求,采用斜板式結構,達到無震動、無嘈聲、運行平穩,確保賓館、住宅環境安靜,并具有節能的效果。用延緩關閉的方式使局部倒流水向系統內泄流,從而大大降低了停泵倒流的水壓沖力,消除了破壞性水錘峰值的產生,截流密封采用丁腈橡膠,密封性能好、減震耐磨、使用壽命長、維修方便等特點。
二、微阻緩閉消聲止回閥 產品圖片
微阻緩閉消聲止回閥_DHH44X |
三、微阻緩閉消聲止回閥 性能參數
零件名稱 | 材料 |
---|---|
閥體 | 鑄鐵、鑄鋼 |
閥瓣 | 碳鋼 |
閥桿、油缸、活塞 | 不銹鋼 |
彈簧 | 不銹鋼 |
閥座 | 丁腈橡膠 |

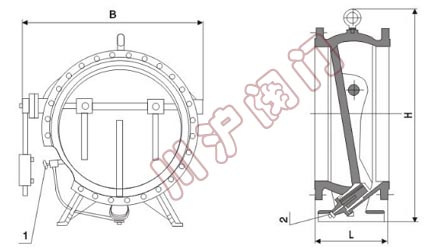

四、微阻緩閉消聲止回閥 結構圖
五、微阻緩閉消聲止回閥 連接尺寸
DN(mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 2000 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 | 790 | 950 |
H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 | 2150 | 2550 |
B | 450 | 520 | 590 | 670 | 750 | 780 | 850 | 970 | 1080 | 1200 | 1300 | 1450 | 1670 | 1880 | 1950 | 2450 |

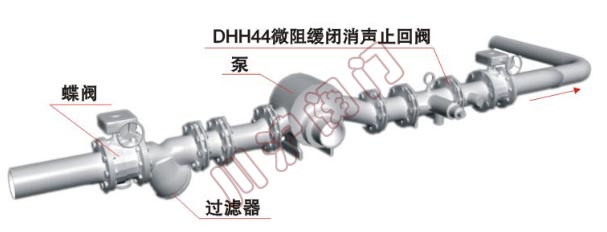

六、微阻緩閉消聲止回閥 典型安裝示意圖
注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。
下載:上海川滬閥門有限公司-產品樣本-微阻緩閉消聲止回閥.PDF
