一、蝶式緩沖止回閥 產品概述

上海川滬閥門有限公司生產的H47X\H47H\HH47X\HH47H\H47XF\HDH47X型碟式緩沖止回閥，主要用于工業供水、污水處理廠的水泵出口處，防止官網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥門主要由閥體、閥瓣、緩沖裝置和微量調節閥裝成。該產品具有機構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城市排污的佳產品。
碟式緩沖止回閥主要特點
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破環性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、橡膠緩沖，啟閉平穩，無震動，無噪音。比老式止回閥流阻小，有明顯的節能效果。

二、蝶式緩沖止回閥 產品圖片

蝶式緩沖止回閥_H47X

三、蝶式緩沖止回閥 性能參數

零件名稱	材料
閥體	鑄鐵、鑄鋼
閥瓣	碳鋼
閥桿、油缸、活塞	不銹鋼
彈簧	不銹鋼
閥座	丁腈橡膠

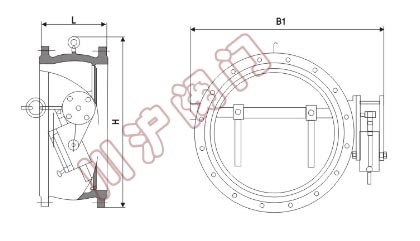

四、蝶式緩沖止回閥 結構圖

五、蝶式緩沖止回閥 連接尺寸

DN(mm)	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400
L	230	250	270	290	310	330	350	390	430	470	510	550	630	710
H	550	630	690	780	860	910	980	1070	1220	1320	1430	1550	1800	1980
B1	540	600	650	710	770	830	900	1090	1200	1320	1420	1550	1780	2000

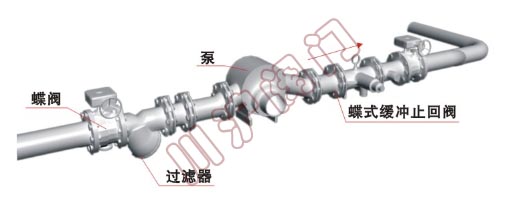

六、蝶式緩沖止回閥 典型安裝示意圖

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
