滑道滾球式止回閥
一、滑道滾球式止回閥 產品概述

HQ41X滑道滾球式止回閥，采用橡膠包皮滾動球為閥瓣，在介質的作用下，可在閥體的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好，消聲市關閉，不產生水錘。
閥體采用全水流通道，流量大，阻力小，水龍頭損失比旋啟式小50%，在水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度0-80℃?？砂惭b于水泵出水口處，以防止倒流及水錘對泵損害。

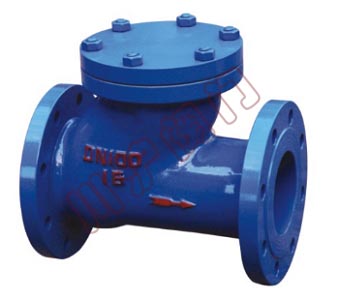

二、滑道滾球式止回閥 產品圖片

滑道滾球式止回閥
滑道滾球式止回閥_HQ41X
三、滑道滾球式止回閥 性能參數

項目 參數
公稱壓力 1.0～1.6MPa
公稱通徑 50～350mm
適用介質 水及弱腐蝕性流體
適用溫度 0～80℃
法蘭標準 GB/T 17241.6 GB/T 9113
試驗標準 GB/T 13927 AP1598

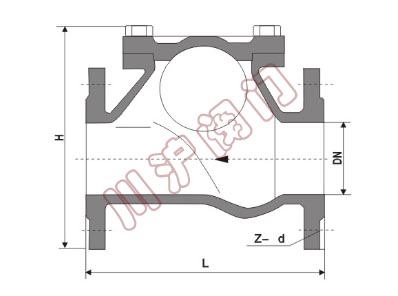

四、滑道滾球式止回閥 結構圖

滑道滾球式止回閥結構圖
五、滑道滾球式止回閥 連接尺寸

DN(mm) 50 65 80 100 125 150 200 250 300 350
L 180 200 260 300 350 400 500 600 700 800
H 185 210 245 280 335 400 495 600 715 820

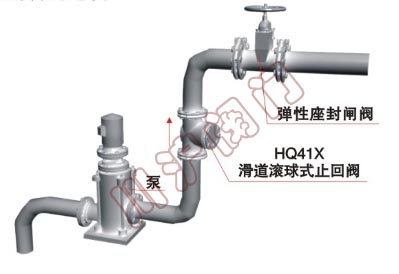

六、滑道滾球式止回閥 典型安裝示意圖

HQ41X_滑道滾球式止回閥_安裝示意圖

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
