美標低溫閘閥

產品展示>> 閘閥>>美標低溫閘閥
一、美標低溫閘閥 產品概述

美標低溫閘閥是我司生產的專用在低溫管道上的閥門,適合在液態二氧化碳、液氧、液氮等不同低溫場合使用,根據不同的低溫介質選用不用的閥體材料,LCB材質閥體適合在低溫-46℃使用,LC3材質的閥體適合在-101℃使用,CF8不銹鋼材質的低溫閘閥適合在-196℃環境使用。

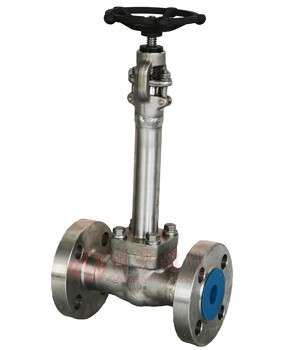

二、美標低溫閘閥 產品圖片

美標低溫閘閥
美標低溫閘閥
三、美標低溫閘閥 技術參數

型號Type DZ41W、DZ41H
設計制造Design and Manufacture API600
結構長度Face to face dimension ANSI B16.10
連接尺寸Connecting Size 法蘭端按FLG:ANSI B16.5
閥體材料 Body material LCB、LC3、CF8

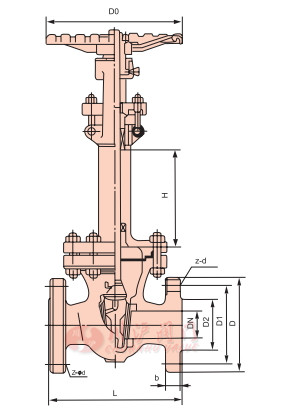

四、美標低溫閘閥 結構圖

美標低溫閘閥結構圖
五、美標低溫閘閥 連接尺寸

公稱壓力 CLASS 公稱通徑 DN 主要外形尺寸及連接尺寸(mm> Main figuration and Connecting Size H
mm in L D D1 D2 b Z- d DO -46℃ -101℃ -196℃
150Lb 50 2 178 152 120.6 92.1 16 4-19 200 110 130 170
65 3 203 191 152.4 127 19.5 4-19 250 120 150 190
80 4 229 229 190.5 157.2 24 8-19 250 130 160 200
100 5 254 254 215.9 185.7 24 8-22 300 140 170 220
150 6 267 279 241.3 215.9 25.5 8-22 300 140 170 220
200 8 292 342 298.4 269.9 29 8-22 350 140 170 220
250 10 330 406 361.9 323.8 30.5 12-25 400 150 180 240
300 12 356 483 432 381 32 12-25 400 150 180 240
300Lb 50 2 216 165 127 92.1 22.5 8-19 200 110 130 170
80 3 298 210 168.3 127 29 8-22 250 120 150 190
100 4 305 254 200 157.2 32 8-22 300 130 160 200
125 5 381 279 234.9 185.7 35 8-22 350 140 170 220
150 6 403 318 269.9 215.9 37 12-22 350 140 170 220
200 8 419 381 330.2 269.9 41.5 12-25 400 140 170 220
250 10 451 445 387.5 323.8 48 16-29 450 150 180 240
300 12 502 521 451 381 51 16-39 500 150 180 240

注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。

下載:上海川滬閥門有限公司-產品樣本-美標低溫閘閥.PDF

美標低溫閘閥鏈接:http://www.geyingchun.cn/products/zhafa/apidwzf .html
