API美標閘閥
產品展示>> 閘閥>>API美標閘閥
一、API美標閘閥 產品概述

API美標閘閥是上海川滬閥門有限公司生產的符合API標準的閘閥，閥體材質可選用WCB、WC6、CF8、CF3、CF3M等材質，公稱壓力覆蓋美標Class150、Class300、Class600、Class900等壓力，適用于水、蒸汽、油品等介質場合使用，一般用來切斷管道介質使用。

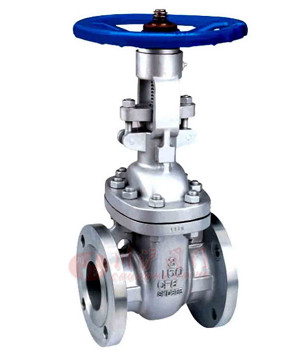

二、API美標閘閥 產品圖片

API美標閘閥
API美標閘閥
三、API美標閘閥 技術參數

型號Type Z41W、Z41H
設計制造Design and Manufacture API600、ANSI B16.34
結構長度Face to face dimension ANSI B16.10
連接尺寸Connecting Size 法蘭端按FLG:ANSI B16.5
對焊端BW:ANSI B16.25
閥體材料 Body material WCB WC6、WC9、CF3、CF8、CF3M、CF8M

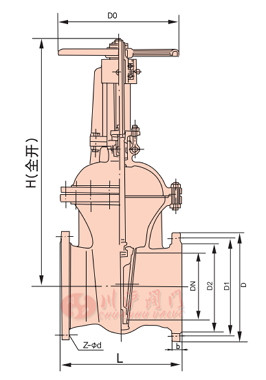

四、API美標閘閥 結構圖

API美標閘閥結構圖
五、API美標閘閥 連接尺寸

公稱壓力 CLASS 公稱通徑 DN 主要外形尺寸及連接尺寸 Wt/Kg
L D D1 D2 b Z- O d H DO
mm in RF BW RF BW
150Lb 50 2 178 216 152 120.5 92 18 4-19 410 240 24 22
65 2 1/2 190 241 178 139.5 105 19 4-19 450 240 31 29
80 3 203 283 190 152.5 127 22 4-19 515 280 40 37
100 4 229 305 229 190.5 157 26 8-19 615 320 55 45
150 6 267 403 279 241.5 216 27 8-22 810 360 90 80
200 8 292 419 343 298.5 270 30 8-22 1010 400 145 130
250 10 330 457 406 362 324 32 12-25 1190 450 230 210
300 12 356 502 483 432 381 34 12-25 1370 560 330 290
350 14 381 572 533 476 413 38 12-29 1540 640 430 390
400 16 406 610 597 540 470 39 16-29 1750 640 570 520
450 18 432 660 635 578 533 42 16-32 1980 720 740 700
公稱壓力 CLASS DN 主要外形尺寸及連接尺寸 Main figuration and Connecting Size Wt/Kg
L D D1 D2 b Z- O d H DO
mm in RFBW RJ RF BW RJ
300Lb 50 2 216 232 165 127 92 24 8-19 460 240 32 26 37
65 2 1/2 241 257 190 149 105 27 8-22 500 240 39 31 45
80 3 283 298 210 168.5 127 31 8-22 540 280 55 44 65
100 4 305 321 254 200 157 34 8-22 640 320 80 60 90
150 6 403 419 318 270 216 38 12-22 870 360 160 130 175
200 8 419 435 381 330 270 43 12-25 1045 400 250 210 265
250 10 457 473 445 387.5 324 50 16-29 1240 450 370 310 390
300 12 502 518 521 451 381 53 16-32 1425 560 560 470 620
350 14 762 778 584 514.5 413 56 20-32 1585 640 820 690 880
400 16 838 854 648 571.5 470 69 20-35 1960 640 1010 870 1100
450 18 914 930 711 628.5 533 62 24-35 2155 720 1300 1110 1400
公稱壓力 CLASS 公稱通徑 DN 主要外形尺寸及連接尺寸 Main figuration and Connecting Size Wt/Kg
L D D1 D2 b Z- cp d H DO
mm in RFBW RJ RF RJ BW
600Lb 50 2 292 295 165 127 92 33 8-19 470 280 42 35
65 2 1/2 330 333 190 149 100 36 8-22 520 280 55 45
80 3 356 359 210 168 127 39 8-22 570 320 70 55
100 4 432 435 273 216 157 45 8-25 700 360 120 90
150 6 559 562 356 292 216 55 12-29 950 400 250 190
200 8 660 664 419 349 270 63 12-32 1260 450 480 400
250 10 787 791 508 432 324 71 16-35 1500 560 790 660
300 12 838 841 559 489 381 74 20-35 1720 640 1020 860
350 14 889 892 603 527 413 77 20-38 1870 640 1340 1150
400 16 991 994 686 603 470 84 20-41 2060 720 1820 1560
公稱壓力 CLASS 公稱通徑 DN 主要外形尺寸及連接尺寸 Main figuration and Connecting Size Wt/Kg
L D D1 D2 b Z- Od H DO
mm in RFBW RJ RF RJ BW
900Lb 50 2 368 372 216 165 124 47 8-26 590 360 130 110
65 2 1/2 419 422 244 190.5 137 50 8-29 700 400 140 120
80 3 381 384 241 190.5 156 47 8-26 740 400 170 145
100 4 457 460 292 235 181 53 8-32 870 400 215 175
150 6 610 613 381 317.5 241 64 12-32 1120 560 450 370
200 8 737 740 470 319.5 308 72 12-39 1390 560 780 650
250 10 929 841 545 469.5 362 78 16-39 1590 640 1160 980
300 12 965 968 610 533.4 419 88 20-42 1795 720 1700 1450
350 14 1029 1039 640 558.8 467 97 20-45 2025 800 2300 2000
400 16 1130 1140 705 615.9 524 100 20-51 2170 800 3060 2750

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
