鍛鋼法蘭閘閥
產品展示>> 閘閥>>鍛鋼法蘭閘閥
一、鍛鋼法蘭閘閥 產品概述

上海川滬閥門生產的鍛鋼法蘭閘閥適用于Class150～2500LB、工作溫度-29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。在石油管道上應用較多。
【工作原理】：
閥體、閥蓋等承壓件采用整體鍛造(胎模型鍛)，閥體法蘭也可采用焊接形式及螺紋連接。閥桿頭部設計有錐形的上密封面，當閥門全開時閥蓋的上密封座嚴密吻合，無外泄漏。閥體與閥座的連接形式有法蘭連接、焊接。在閥體上對堆焊合金層或不銹鋼閥門直接在閥體上加工而成，堆焊層厚度大干等于2mm。
【產品特點】：
1、獨特的自密封設計，壓力越高，密封越可靠。
2、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。
3、閥桿經調質和表面氮化處理-有良好的抗腐蝕性和抗擦傷性。
4、閘板和閥座的密封面采用硬質合金堆焊而成，密封硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長。

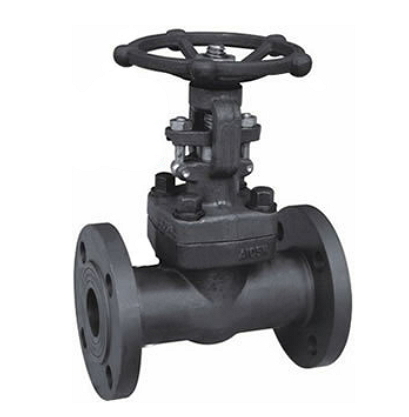

二、鍛鋼法蘭閘閥 產品圖片

鍛鋼法蘭閘閥
三、鍛鋼法蘭閘閥 150Lb-600Lb 技術參數

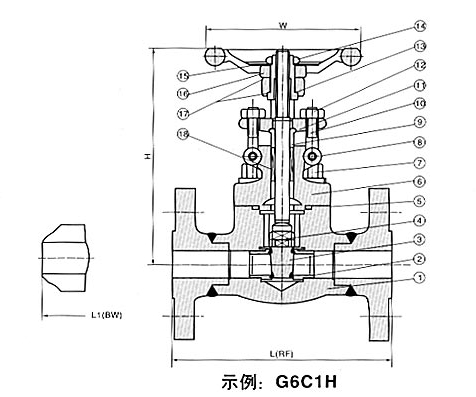

鍛鋼法蘭閘閥結構圖
序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 閥體 A105N A182 F22 A182 F304(L) A182 F316(L)
2 閥座 A276 420 A276 304 A276 304(L) A276 316(L)
3 閘板 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
4 閥桿 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
5 墊片 316夾柔性石墨 316夾PTFE
6 閥蓋 A105 A182 F22 A182 F304(L) A182 F316(L)
7 閥蓋 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圓柱銷 A276 420 A276 304
9 填料壓套 A276 410 A182 F304(L) A182 F316(L)
10 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料壓板 A105 A182 F304
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 閥桿螺母 A276 420
14 鎖緊螺母 A194 2H A194 4 A194 8 A194 8M
15 銘牌 SS
16 手輪 A197
17 潤滑墊片 A273 431
18 填料 柔性石墨 PTFE
適用介質 水、蒸汽、油品等 水、蒸氣、油品等 硝酸、醋酸等
適用溫度 -29°C～425°C -29°C～550°C -29°C～200°C

※注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

☆尺寸和重量（Kg）021-51697495

NPS 1/2 3/4 1 11/4 11/2 2
L(RF)
L1(BW)		 150Lb 108 117 127 140 165 203
300Lb 145 152 165 178 190 216
600Lb 165 190 216 229 241 292
H（開） 150,300Lb 158 169 197 236 246 283
600Lb 169 197 236 246 283 320
W 100 100 125 160 160 180
重量 150 RTJ 4.5 5.2 8.2 11.5 12.5 20.3
BW 2.8 3.3 5.4 7.1 8.2 12.5
300 RTJ 4.8 6.2 9.3 14 15.5 23.4
BW 3.5 4.4 6.8 8.1 9.2 15.4
600 RTJ 5.9 7.4 10.4 16.2 17.5 18.3
BW 4.5 5.1 8.2 10.5 12.4 20.1
四、鍛鋼法蘭閘閥 900Lb-1500Lb 技術參數

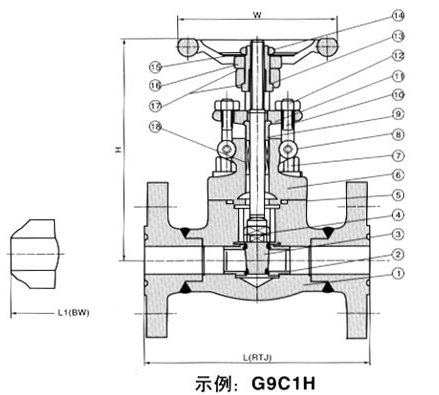

鍛鋼法蘭閘閥結構圖
序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 閥體 A105N A182 F22 A182 F304(L) A182 F316(L)
2 閥座 A276 420 A276 304 A276 304(L) A276 316(L)
3 閘板 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
4 閥桿 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
5 墊片 316夾柔性石墨 316夾PTFE
6 閥蓋 A105 A182 F22 A182 F304(L) A182 F316(L)
7 閥蓋 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圓柱銷 A276 420 A276 304
9 填料壓套 A276 410 A182 F304(L) A182 F316(L)
10 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料壓板 A105 A182 F304
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 閥桿螺母 A276 420
14 鎖緊螺母 A194 2H A194 4 A194 8 A194 8M
15 銘牌 SS
16 手輪 A197
17 潤滑墊片 A273 431
18 填料 柔性石墨 PTFE
適用介質 水、蒸汽、油品等 水、蒸氣、油品等 硝酸、醋酸等
適用溫度 -29°C～425°C -29°C～550°C -29°C～200°C

※注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；021-51697495

☆尺寸和重量（Kg）

NPS 1/2 3/4 1 11/4 11/2 2
L(RTJ) 900-1500Lb 216 229 254 279 305 371
L1(BW) 900-1500Lb 216 229 254 279 305 368
H（開） 197 197 236 246 283 330
W 125 125 160 160 180 200
重量 RTJ 7.2 11.5 15.6 16.2 22.6 32.8
BW 5.2 9.3 12.4 13.8 18.9 27.5

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-鍛鋼法蘭閘閥.PDF
