鍛鋼閘閥
產品展示>> 閘閥>>鍛鋼閘閥
一、鍛鋼閘閥 產品概述

上海川滬閥門有限公司生產的鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質

二、鍛鋼閘閥 產品圖片

鍛鋼閘閥

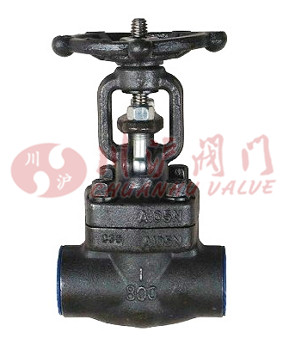

鍛鋼閘閥(型號：Z15W)
三、鍛鋼閘閥 結構圖

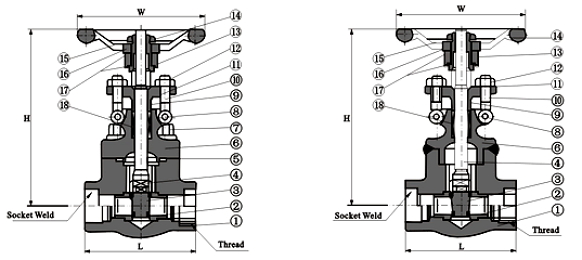

鍛鋼閘閥結構圖
四、鍛鋼閘閥 技術參數

tr >
序號 名 稱 美標碳鋼 美標合金鋼 美標不銹鋼鋼
Type A 105 Type F22 Type F304(L) Type F316(L)
1 閥體 A105 A182 F22 A182 F304(L) A182 F316(L)
2 閥座 A276 420 A276 304 A276 F304(L) A276 F316(L)
3 閘板 A276 430&410 A182 F304 A182 F304(L) A182 F316(L)
4 閥桿 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 墊片 Corrugated SS+graphite SS+PTFE
6 閥蓋 A105
 A182 F22 A182 F304(L) A182 F316(L)
7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 銷 A276 420 A276 F304
9 填料壓套 A276 410 A182 F304(L) A182 F316(L)
10 活節螺絲 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料壓蓋 A105 A182 F11 A182 F304(L) A182 F316(L)
12 螺母 A194 2H A 194 4 A194 8 A194 8M
13 閥桿螺母 A276 420/Cu-Alloy(銅合金)
14 手輪鎖緊螺母 A 194 2H A194 4 A 194 8 A194 8M
15 銘牌 SS
16 手輪 Handwheel A197
17 襯墊 Bearing Gasket A473 431
18 填料 Flexible Graphite PTFE
適用介質 (水、油、氣等)W.O.G.etc (酸類)HNO3,CH3OOH etc
適用溫度 -29℃～425℃ -29℃～550℃ -29℃～180℃

注：可按要求采用其他材料　CS=碳鋼 AS=合金鋼 SS=不銹鋼

五、鍛鋼閘閥 連接尺寸

通徑 縮徑RB 3/8 1/2 3/4 1 1　1/4 1　1/2 2
NPS 全徑FB 3/8 1/2 3/4 1 1　1/4 1　1/2 2
L 150～800Lb 79 79 92 111 120 120 140 178
900Lb 79 92 111 120 120 140 178 210
1500Lb 111 111 111 114 120 140 162 210
H(OPEN) 150～800Lb 158 158 169 197 236 246 283 330
900～1500Lb 169 197 197 236 246 283 330 354
W 150～800Lb 100 100 100 125 160 160 180 200
900～1500Lb 100 125 125 160 160 180 200 240
Weights Bolted 150～800Lb 2.1 2.0 2.3 4.3 5.9 6.9 11.1 15.2
900～1500Lb 2.5 4.3 4.2 6.6 8.8 12.5 17.2 23.5
Welded 150～800Lb 1.8 1.7 2.0 3.8 5.1 6.1 10.2 14.2
900～1500Lb 2.4 4.2 4.0 6.3 8.7 12.1 17.2 22

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-鍛鋼閘閥.PDF
