一、刀閘閥 產品概述

上海川滬閥門有限公司生產的PZ73X、PZ73F、PZ73H型刀閘閥，刀閘閥 它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質，閘板有兩個密封面,常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。刀閘閥具有較小的安裝空間，工作壓力低，不易堆積雜物，價格較低。
刀閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。本類閥門在管道中一般應當水平安裝。
特點：
1.提升式的閘板密封面，可刮除密封面上的粘著物，自動清理雜物。 2.不銹鋼閘板可防止腐蝕引起的密封泄漏。 3.硬質全金密封面能保證密封耐磨性能和要求。 4.閥體密封面沒有凹槽，不產生積留物，能保證開啟靈活。 5.閥體上的導向塊使閘板正確運動，四個擠壓塊保證閘板有效密封。
適用場景:
1.采礦、鋼鐵工業--用于煤炭、濾渣漿等；
2.凈化裝置--用于廢水、泥漿、污物及帶有懸浮物的澄清水；
3.造紙工業--用于任何濃度紙漿、料水混合物；
4.電站除灰--用于灰渣漿液。

二、刀閘閥 產品圖片

刀閘閥 刀閘閥

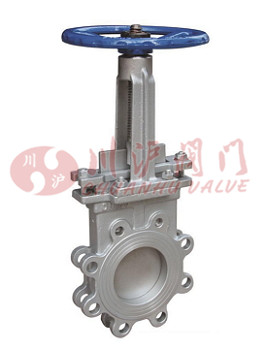

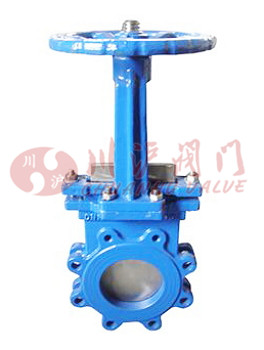

刀閘閥(鑄鋼材質) 刀閘閥(不銹鋼材質)
三、刀閘閥 技術參數

型號 材料
閥體 閥桿 密封面 填料
PZ73H-10C/16C WCB 2Cr13 硬質合金、聚四氟乙烯、丁晴橡膠、合金鋼 V型聚四氟乙烯、柔性石墨環
PZ73F-10P/16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ73Y-10P/16P CF8 (304) 0Cr18Ni9 (304)
四、刀閘閥 結構圖

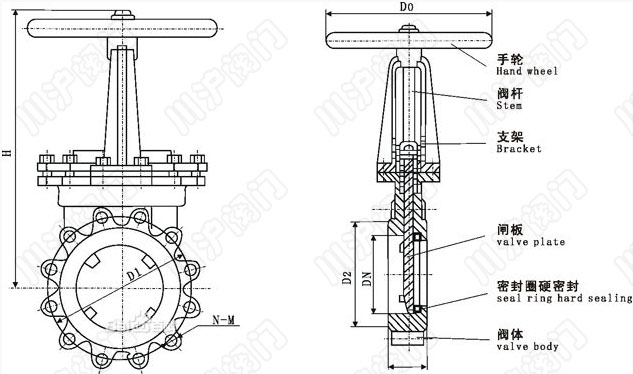

刀閘閥結構圖
五、刀閘閥 連接尺寸

MPa DN L D1 D2 H N-M D0 W(Kg)
1.0 50 48 100 125 285 4-M16 180 8
65 48 120 145 298 4-M16 180 10
80 51 135 160 315 4-M16 220 12
100 51 155 180 365 8-M16 220 14
125 57 185 210 400 8-M16 230 22
150 57 210 240 475 8-M20 280 29
200 70 265 295 540 8-M20 360 38
250 70 320 350 630 12-M20 360 66
300 76 368 400 780 12-M20 400 100
350 76 428 460 885 16-M20 400 119
400 89 482 515 990 16-M22 400 195
450 89 532 565 1100 20-M22 530 285
500 114 585 620 1200 20-M22 530 389
600 114 685 725 1450 20-M27 600 529
700 127 800 840 1700 24-M27 600 790
800 127 898 950 2000 24-M30 680 850
900 154 998 1050 2300 28-M30 680 900
1000 165 1110 1160 2500 28-M30 700 1050
1200 190 1325 1380 2800 32-M36 800 1300
1.6 50 48 100 125 285 4-M16 180 8.5
65 48 120 145 295 4-M16 180 10.7
80 51 135 160 315 8-M16 220 13
100 51 155 180 365 8-M16 220 15
125 57 185 210 400 8-M16 230 23.5
150 57 210 240 475 8-M20 280 31
200 70 265 295 540 12-M20 360 40.7
250 70 320 355 630 12-M20 360 70
300 76 375 410 780 12-M22 400 107
350 76 435 470 885 16-M22 400 129
400 89 485 525 990 16-M27 400 215
450 89 545 585 1100 20-M27 530 305
500 114 608 650 1200 20-M30 530 410
600 114 718 770 1450 20-M36 600 550
700 127 788 840 1700 24-M36 600 820
800 127 898 950 2000 24-M36 680 950
900 154 998 1050 2300 28-M36 680 1020
1000 165 1110 1170 2500 28-M42 700 1120
1200 190 1325 1390 2800 32-M48 800 1480

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
