陶瓷刀閘閥
產品展示>> 閘閥>>陶瓷刀閘閥
一、陶瓷刀閘閥 產品概述

PZ73TC陶瓷刀閘閥又叫陶瓷排渣閥，是刀型閘閥的一種，包括高壓工程陶瓷閘閥和中低壓工程陶瓷閘閥。它的閥體采用碳鋼（WCB）材質，內襯采用ZTA工程陶瓷。公稱通徑一般為：DN50-DN800，中低壓工程陶瓷閘閥的公稱壓力一般為：PN1.0-PN1.6MPa。主要適用于礦料礦漿和灰渣漿液等介質。驅動方式多樣化，有電動，手動和錐齒輪傳動。連接方式一般采用對夾式連接。

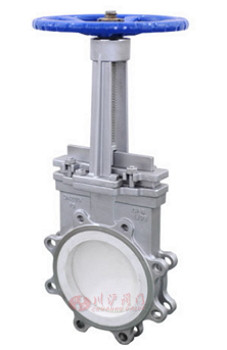

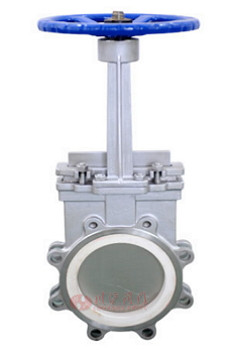

二、陶瓷刀閘閥 產品圖片

陶瓷刀閘閥 陶瓷刀閘閥
陶瓷刀閘閥
三、陶瓷刀閘閥 技術參數

閥體、上蓋 碳鋼+陶瓷、不銹鋼+陶瓷
閥板
 不銹鋼+陶瓷
閥桿 不銹鋼
密封圈 陶瓷
公稱壓力（MPa) PN
殼體試驗 1.5*PN
密封試驗 1.1*PN
工作溫度 ≤425℃
適用介質 紙漿、污水、煤漿液、灰、渣水混合物等

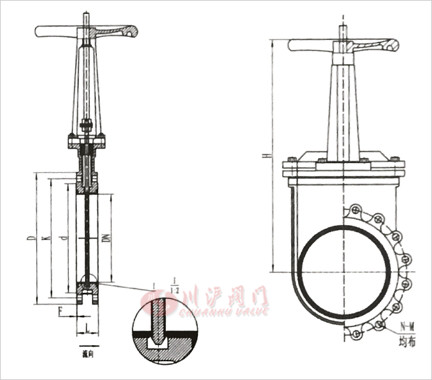

四、陶瓷刀閘閥 結構圖

陶瓷刀閘閥結構圖
五、陶瓷刀閘閥 連接尺寸

公稱壓力PN(MPa) 公稱通徑DN(mm) 長度L 法蘭外徑D 螺栓孔中心距K 連接凸出部分直徑d H N-M D0 公稱壓力PN(MPa) 公稱通徑DN(mm) 長度L 法蘭外徑D 螺栓孔中心距K 連接凸出部分直徑d H N-M D0
1.0 50 48 160 125 100 310 4-M16 180 1.6 50 48 160 125 100 310 4-M16 180
65 48 180 145 120 340 4-M16 180 65 48 180 145 120 340 4-M16 180
80 50 195 160 135 360 4-M16 200 80 50 195 160 135 360 8-M16 200
100 50 215 180 155 400 8-M16 220 100 50 215 180 155 400 8-M16 220
125 50 245 210 185 450 8-M16 240 125 50 245 210 185 450 8-M16 240
150 70 280 240 210 520 8-M20 280 150 70 280 240 210 520 8-M20 280
200 70 335 295 265 630 8-M20 320 200 70 335 295 265 630 I2-M20 320
250 70 390 350 320 750 12-M20 350 250 70 405 355 320 750 12-M22 350
300 80 440 400 368 840 12-M20 400 300 80 460 410 375 840 12-M22 400
350 90 500 460 428 970 16-M2C 450 350 90 520 470 435 970 16-M22 450
400 100 565 515 482 1090 16-M22 450 400 100 580 525 485 1090 16-M27 450
450 120 615 565 532 1210 20-M22 500 450 120 640 585 545 1210 20-M27 500
500 130 670 620 585 1340 20-M22 550 500 130 705 650 608 1340 20-M30 550
600 130 780 725 685 1560 20-M27 600 600 130 840 770 718 1560 20-M36 600
700 160 895 840 800 1800 24-M27 600 700 160 910 840 788 1800 24-M36 600
800 160 1010 950 905 2100 24-M30 700 800 160 1020 950 898 2100 24-M3f 700

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
