氣動雙閘板閘閥
產品展示>> 閘閥>>氣動雙閘板閘閥
一、氣動雙閘板閘閥 產品概述

Z644TC氣動雙閘板閘閥適用于發電廠干灰系統、倉泵出料輸送，也可適用于礦山、造紙、化工等個類有磨損的干粉塵、水例如（灰渣水）等介質在管道上作啟閉之用。公稱壓力1.0MPa，適應溫度≤200℃，氣源壓力0.6-0.8MPa。閥門關閉后任何方向全部密封。閥體中間采用WCB鑄鋼件及無縫鋼管焊接。密封面采用硬密封件。本閥料口全流通無阻擋物有吹堵裝置，耐磨性能，密封性能好，啟動負荷小卡灰及結灰現象少。閥門采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長，結構緊湊可任意角度安裝。

二、氣動雙閘板閘閥 產品圖片

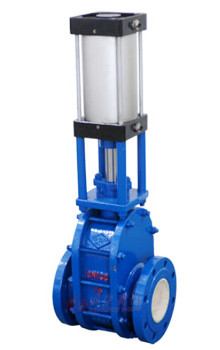

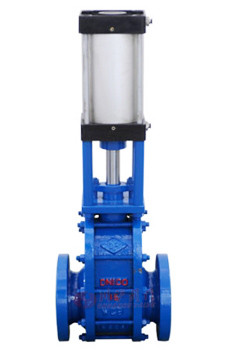

氣動雙閘板閘閥 氣動雙閘板閘閥
氣動雙閘板閘閥
三、氣動雙閘板閘閥 技術參數

閥體 碳鋼
閥板 復合工程陶瓷
閥座 復合工程陶瓷
閥桿 2Cr13
中閥體 WCB
填料 柔性石墨
氣動執行器 鋁合金
公稱壓力（MPa) PN
殼體試驗 1.5*PN
密封試驗 1.1*PN
工作溫度 ≤425℃
適用介質 紙漿、污水、煤漿液、灰、渣水混合物等
四、氣動雙閘板閘閥 結構圖

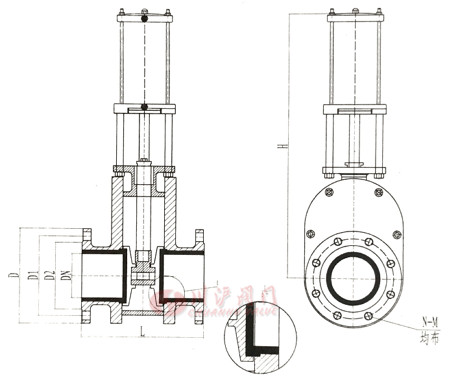

氣動雙閘板閘閥結構圖
五、氣動雙閘板閘閥 連接尺寸

DN PN(MPA) L D D1 D2 n-M Z-0 n-d
50 1.0 229 160 125 100 4-M16 4-18 480
65 229 180 145 120 4-M16 4-18 500
80 255 200 160 135 8-M16 8-18 630
100 298 215 180 155 8-M16 8-18 690
125 310 245 210 185 8-M16 8-18 720
150 360 280 240 210 8-M20 8-23 810
200 380 335 295 265 8-M20 8-23 950
250 450 390 350 320 12-M20 12-23 1180
300 500 440 400 368 12-M20 12-23 1390
350 550 500 460 428 12-M20 12-23 1500

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
