內螺紋閘閥
產品展示>> 閘閥>>內螺紋閘閥
一、內螺紋閘閥 產品概述

上海川滬閥門有限公司生產的Z15W-16R、Z15W-16P 型內螺紋閘閥是手動、內螺紋連接形式、暗桿楔式剛性單閘板，閥座密封面材料為不銹鋼，工作壓力 1.6MPa，閥體材料為不銹鋼的閘閥。適用溫度 -20~180℃，公稱通徑 DN15~DN50，適用介質為水、蒸汽、油品。廣泛應用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域。
Z15W-16R、Z15W-16P 型內螺紋閘閥結構簡單，制造和維修比較方便；工作行程小，啟閉時間短；密封性好，密封面間磨擦力小，壽命較長；不適用于帶顆粒、粘度較大、易結焦的介質。

二、內螺紋閘閥 產品圖片

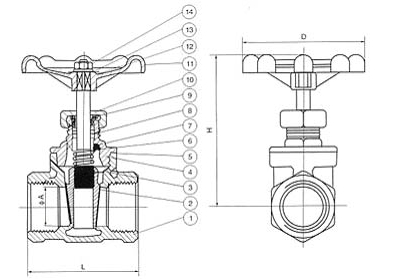

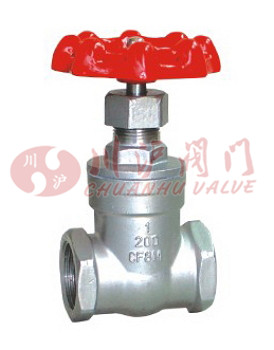

內螺紋閘閥 內螺紋閘閥結構圖
內螺紋閘閥(不銹鋼內螺紋連接，型號：Z15W) 內螺紋閘閥(結構圖)
三、內螺紋閘閥 技術參數

序號NO. 零件名稱 材 質
1 閥 體 不銹鋼CF8M/CF8
2 閘 板 不銹鋼CF8M/CF8
3 閥 桿 不銹鋼SS316/304
4 閥 蓋 不銹鋼CF8M/CF8
5 填 料 聚四氟乙烯
6 止推墊片 不銹鋼SS304
7 閥桿架 不銹鋼SS316/SS304
8 填 料 聚四氟乙烯PTFE
9 螺 母 不銹鋼SS304
10 填料壓蓋螺母 不銹鋼SS316/SS304
11 手 輪 鋁合金
12 銘 牌 鋁
13 手輪墊片 不銹鋼SS304
14 手輪螺母 不銹鋼SS304
四、內螺紋閘閥 連接尺寸

尺寸SIZE 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
A 15 20 25 32 38 50
H 90 97 108 120 146 163
L 55 60 65 75 85 95
D 70 70 80 80 90 100

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
