保溫球閥
產品展示>> 球閥>>保溫球閥
一、保溫球閥 產品概述

上海川滬閥門專業生產保溫球閥(直通式型號：BQ41F\BQ41H 三通式型號：BQ44F\BQ45F\BQ44H\BQ45H)，保溫球閥具有良好的保溫保冷特性，且保溫球閥的通徑和管徑一至,介質呈直線流動，阻力小，適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。夾套保溫球閥,瀝青專用球閥,法蘭式保溫球閥采用整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的高壓力為1MPa。夾套保溫球閥,瀝青專用球閥。
特點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。
適用場景:
保溫球閥主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

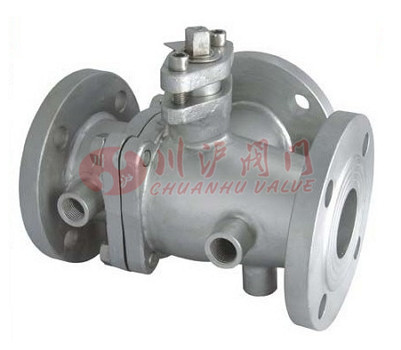

二、保溫球閥 產品圖片

保溫球閥 保溫球閥
保溫球閥(不銹鋼直通式) 保溫球閥(不銹鋼三通式)
三、保溫球閥 主要技術參數

公稱通徑 DN15～200
公稱壓力(Mpa) PN1.6~2.5、Class150~300、10K、20K
閥門材料及適用工況 零件名稱 材 料
1、夾套 25 25 25
2、閥座 1Cr18Ni9Ti 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
3、閥體 WCB CF8(304) CF8M(316)
4、密封圈 聚四氟乙烯、對位聚笨
5、球體 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
6、閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

7.填料 聚四氟乙烯、柔性石墨
適用介質 水、蒸汽、油品 硝酸等腐蝕性介質 醋酸等腐蝕性介質
適用溫度 -29～180℃(聚四氟乙烯)、-20～300℃（對位聚笨）

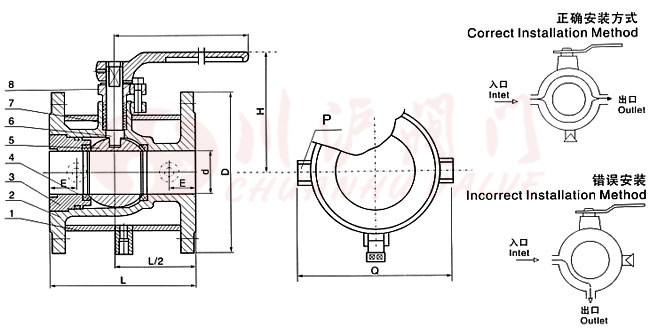

四、保溫球閥 結構圖

保溫球閥結構圖
五、保溫球閥 連接尺寸

公稱壓力 PN(MPa) 公稱通徑 DN(mm) 主要外型及連接尺寸 夾套螺紋 連接尺寸 配應法蘭 DN(mm)
L L1 D D1 D2 b Z-Φd
1.6 15 108 45 135 100 78 16 4-18 G3/8 32
20 117 55 145 110 85 16 4-18 G3/8 40
25 127 65 160 125 100 16 4-18 G1/2 50
32 140 78 180 145 120 18 8-18 G1/2 65
40 165 85 180 145 120 18 8-18 G1/2 65
50 178 100 195 160 135 19 8-18 G1/2 80
65 203 120 245 210 185 21 8-18 G1/2 125
80 229 135 280 240 210 23 8-23 G1/2 150
100 254 155 335 295 265 24 8-23 G1/2 200
125 267 185 335 295 265 24 12-23 G1/2 200
150 292 210 405 355 320 28 12-25 G1/2 250
200 330 265 520 470 435 32 16-25 G3/4 350
2.5 15 108 45 135 100 78 18 4-18 G3/8 32
20 117 55 145 110 85 18 4-18 G3/8 40
25 127 65 160 125 100 20 4-18 G1/2 50
32 140 78 180 145 120 20 8-18 G1/2 65
40 165 85 180 145 120 22 8-18 G1/2 65
50 178 100 195 160 135 22 8-18 G1/2 80
65 203 120 230 190 160 26 8-25 G1/2 125
80 229 135 300 250 218 28 8-25 G1/2 150
100 254 155 360 310 278 30 12-25 G1/2 200
125 267 185 425 370 332 30

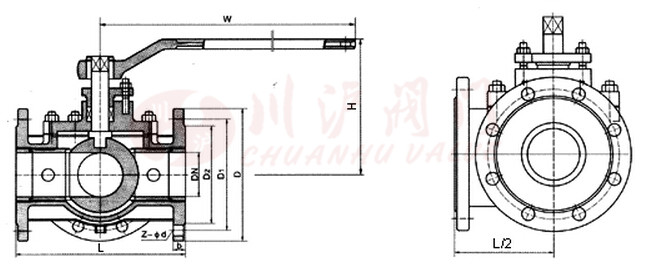

六、三通保溫球閥 結構圖

三通保溫球閥結構圖
七、三通保溫球閥(三通L型) 連接尺寸

公稱壓力 PN(Mpa) 公稱通徑 DN(mm) 尺寸
L L1 D D1 D2 b f Z-φd
1.6 15 150 72 95 65 45 14 2 4-φ14
20 160 80 105 75 55 14 2 4-φ14
25 180 90 115 85 65 14 2 4-φ14
32 200 100 135 100 78 16 2 4-φ18
40 220 110 145 110 85 16 3 4-φ18
50 240 120 160 125 100 16 3 4-φ18
65 260 130 180 145 120 18 3 4-φ18
80 280 140 195 160 135 20 3 8-φ18
100 320 160 215 180 155 20 3 8-φ18
125 380 190 245 210 185 22 3 8-φ18
150 440 220 280 240 210 24 3 8-φ23
200 550 260 335 295 265 26 3 8-φ23
250 670 310 405 355 320 30 3 12-φ25
300 720 370 460 410 375 30 3 12-φ25

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-保溫球閥.PDF
