一、高平臺法蘭球閥 產品概述

高平臺法蘭球閥全稱是兩片式全通徑高平臺法蘭球閥，是一種新型免支架安裝的球閥，多用于和氣動執行器或電動執行器連接，組成氣動法蘭球閥和電動法蘭球閥，具有安裝簡單、結構緊湊等優點。簡化了閥門組裝調試過程中的支架連接方式、也方便了客戶在緊湊型空間的維護和使用，高平臺法蘭球閥為一體化設計鑄造，成型快、維修方便。

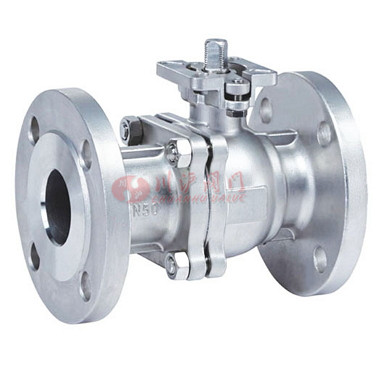

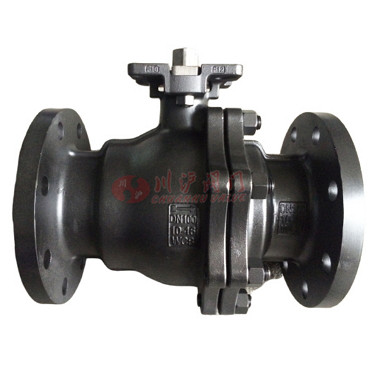

二、高平臺法蘭球閥 產品圖片

高平臺法蘭球閥 高平臺法蘭球閥
高平臺法蘭球閥 高平臺法蘭球閥
三、高平臺法蘭球閥 零部件參數

設計與制造 GB/T 12237
結構長度 GB/T 12221
壓力試驗 GB/T 13927
法蘭連接尺寸 GB/T 9113.1~9113.4、JB/T79.1~79.4、HG20596、SH3406

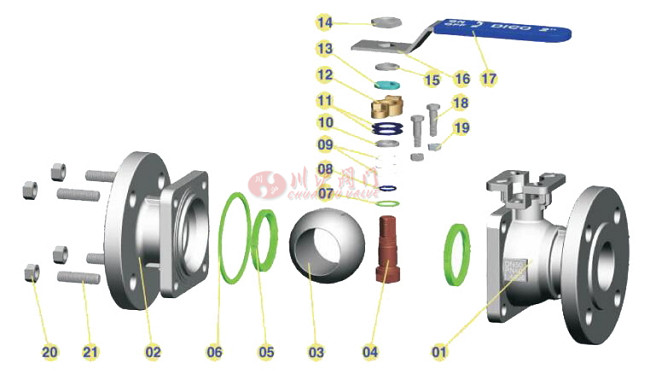

四、高平臺法蘭球閥 分解圖

高平臺法蘭球閥分解圖
五、高平臺法蘭球閥 零部件材質

NO. 零件名稱PART NAME PN16/40 CLASS150/300 JIS-10K DIN PN40
1 閥體BODY CF8M CF8 CF8M WCB SCS13 1.4408
2 閥盞END CAP CF8M CF8 CF8M WCB SCS13 1.4408
3 球 BALL SS316 SS304 SS316 SS304 SS304 SS316
4 閥桿STEM SS316 SS304 SS316 SS304 SS304 SS316
5 閥座SEAL RTFE RTFE RTFE RTFE RTFE RTFE
6 線條 BODY SEAL PTFE PTFE PTFE PTFE PTFE PTFE
7 桿密封 THRUST WASHER PTFE PTFE PTFE PTFE PTFE PTFE
8 0型圈 STEM O-RING VITON VITON VITON VITON VITON VITON
9 中頭墊 STEM PACKING PTFE PTFE PTFE PTFE PTFE PTFE
10 填料壓套GLAND SS304 SS304 SS304 SS304 SS304 SS304
11 碟黃 BELLEVILLE WASHER SS304 SS304 SS304 SS304 SS304 SS304
12 填料壓蓋Packing gland SS304 SS304 SS304 SS304 SS304 SS304
13 定位片STOP PLATE SS304 SS304 SS304 SS304 SS304 SS304
14 螺帽 HANDLE NUT SS304 SS304 SS304 SS304 SS304 SS304
15 金屬墊WASHER SS304 SS304 SS304 SS304 SS304 SS304
16 手柄 HANDLE SS304 SS304 SS304 SS304 SS304 SS304
17 膠套 LOCKING PAD PLASTIC PLASTIC PLASTIC PLASTIC PLASTIC PLASTIC
18 螺栓 BOIT SS304 SS304 SS304 SS304 SS304 SS304
19 螺母NUT SS304 SS304 SS304 SS304 SS304 SS304
20 定位螺帽STOP NUT A193 Gr.B8 A193 Gr.B8 A193 Gr.B8 A193 Gr.B8 A193 Gr.B8 A193 Gr.B8
21 定位螺絲STOP BOIT A194.Gr.8 A194.Gr.8 A194.Gr.8 A194.Gr.8 A194.Gr.8 A194.Gr.8

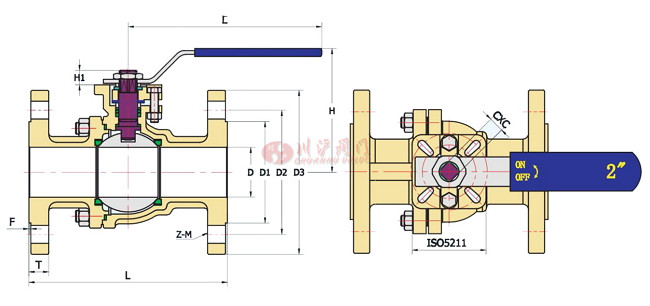

六、高平臺法蘭球閥 結構圖

高平臺法蘭球閥結構圖
七、高平臺法蘭球閥 連接尺寸

GB（國標法蘭）DN15-DN50 PN16/40，DN65-DN100 PN16

通徑DN D L E H H1 C D1 D2 D3 T F M-N IS05211
DN15 1/2" 15 130 112 48 9 9 46 65 95 14 2 4-14 F03/F04
DN20 3/4" 20 140 112 62 9 9 56 75 105 14 2 4-14 F03/F04
DN25 1" 25 150 136 64 11 11 65 85 115 14 2 4-14 F04/F05
DN32 1-1/4" 32 165 185 71 11 11 78 100 135 16 2 4-18 F04/F05
DN40 1-1/2" 38 180 198 76 14 14 84 110 145 16 2 4-18 F05/F07
DN50 2" 50 200 198 84.5 14 14 100 125 160 16 2 4-18 F05/F07
DN65 2-1/2" 64 220 265 106.8 17 17 120 145 185 18 2 4-18 F07/F10
DN80 3" 78 250 265 116.0 17 17 135 160 195 20 2 8-18 F07/F10
DN100 4" 100 280 325 154.5 17 17 156 180 215 20 2 8-18 F07/F10

1/2"~4"Class 150

SIZE D L E H H1 C D1 D2 D3 T F M-N IS05211
DN15 1/2" 15 108 112 48 9 9 35.0 60.5 89.0 10.5 1.6 4-16 F03/F04
DN20 3/4" 20 117 112 62 9 9 43.0 70.0 98.6 10.5 1.6 4-16 F03/F04
DN25 1" 25 127 136 64 11 11 51.0 79.2 108.0 10.5 1.6 4-16 F04/F05
DN32 1-1/4" 32 140 185 71 11 11 63.5 88.9 117.5 11.2 1.6 4-16 F04/F05
DN40 1-1/2" 38 165 198 76 14 14 73.2 98.6 127.0 12.7 1.6 4-16 F05/F07
DN50 2" 50 178 198 84.5 14 14 92.0 120.7 152.5 14.3 1.6 4-19 F05/F07
DN65 2-1/2" 64 190 265 106.8 17 17 104.7 139.7 177.8 15.9 1.6 4-19 F07/F10
DN80 3" 78 203 265 116.0 17 17 127.0 152.4 190.5 17.5 1.6 4-19 F07/F10
DN100 4" 100 229 325 154.5 17 17 157.2 190.5 228.6 22.3 1.6 8-19 F07/F10

1/2"~4"Class 300

SIZE D L E H H1 C D1 D2 D3 T F M-N IS05211
DN15 1/2" 15 140 112 48 9 9 35.0 66.5 95.0 14.3 1.6 4-16 F03/F04
DN20 3/4" 20 152 112 62 9 9 43.0 82.6 117.4 15.9 1.6 4-16 F03/F04
DN25 1" 25 165 136 64 11 9 51.0 88.9 124.0 17.5 1.6 4-16 F04/F05
DN32 1-1/4" 32 178 185 71 11 9 63.5 98.6 133.4 19.1 1.6 4-16 F04/F05
DN40 1-1/2" 38 190 198 76 14 14 73.2 114.3 155.5 20.6 1.6 4-16 F05/F07
DN50 2" 50 216 198 84.5 14 14 92.0 127.0 165.1 22.4 1.6 8-19 F05/F07
DN65 2-1/2" 64 241 265 106.8 17 17 104.7 149.4 190.5 25.4 1.6 8-19 F07/F10
DN80 3" 78 283 265 116.0 17 17 127.0 168.1 209.6 28.6 1.6 8-19 F07/F10
DN100 4" 100 305 325 154.5 17 17 157.2 200.2 254.0 31.8 1.6 8-19 F07/F10

10K 15A-100A

SIZE D L E H H1 C D1 D2 D3 T F M-N IS05211
DN15 1/2" 15 108.0 112 48 9 9 51 70 95 12 1 4-15 F03/F04
DN20 3/4" 20 117.0 112 62 9 9 56 75 100 14 1 4-15 F03/F04
DN25 1" 25 127.0 136 64 11 9 67 90 125 14 1 4-19 F04/F05
DN32 1-1/4" 32 140.0 185 71 11 9 76 100 135 16 2 4-19 F04/F05
DN40 1-1/2" 38 165.0 198 76 14 14 81 105 140 16 2 4-19 F05/F07
DN50 2" 50 178.0 198 84.5 14 14 96 120 155 16 2 4-19 F05/F07
DN65 2-1/2" 64 190.0 265 106.8 17 17 116 140 175 18 2 4-19 F07/F10
DN80 3" 78 203.0 265 116.0 17 17 126 150 185 18 2 8-19 F07/F10
DN100 4" 100 229.0 325 154.5 17 17 151 175 210 18 2 8-19 F07/F10

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-高平臺法蘭球閥.PDF
