內螺紋三通球閥
產品展示>> 球閥>>內螺紋三通球閥
一、內螺紋三通球閥 產品概述

上海川滬閥門有限公司生產的Q14F/Q15F內螺紋三通球閥，內螺紋三通球閥是是一種旋轉類切斷、開關閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。兩閥座密封內螺紋三通球閥具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。四閥座密封內螺紋三通球閥具有造型美觀、結構緊湊合理。它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
適用場景:
內螺紋三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

二、內螺紋三通球閥 產品圖片

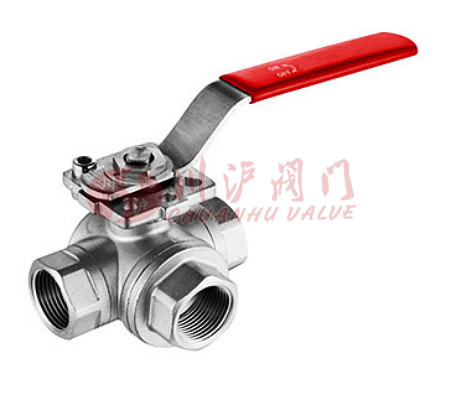

內螺紋三通球閥
內螺紋三通球閥(型號Q14F\Q15F)

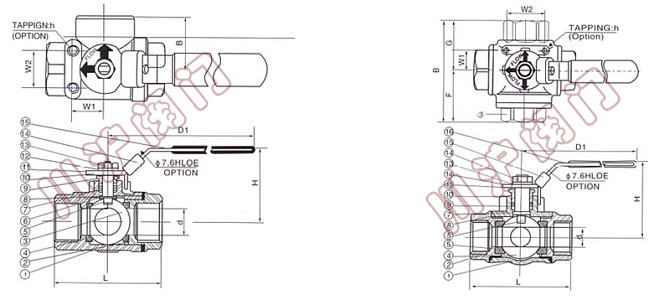

三、內螺紋三通球閥 結構圖

內螺紋三通球閥結構圖
四、內螺紋三通球閥 零部件參數

序號 零件名稱 材質
1 閥體 不銹鋼CF8M/CF8
2 閥蓋 不銹鋼CF8M/CF8
3 球 不銹鋼CF8M/CF8
4 球墊 聚四氟乙烯/PTFE
5 閥桿 不銹鋼CF8M/CF8
6 填料 聚四氟乙烯/PTFE
7 中口 聚四氟乙烯/PTFE
8 大薄片 聚四氟乙烯/PTFE
9 壓蓋螺母 不銹鋼CF8M/CF8
10 手柄 不銹鋼CF8M/CF8
11 流向指示牌 ALUMINUM
12 華司 不銹鋼/CF8
13 螺帽 不銹鋼/CF8
14 鎖定裝置 不銹鋼/CF8
15 皮套 塑料
16 盲蓋 不銹鋼/CF8M/CF8
五、內螺紋三通球閥 連接尺寸

三通L型球閥 連接尺寸

SIZE d L H D1 B W1 W2 h 重量WT（g）
1/2″ 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530
3/4″ 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700
1″ 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980
11/4″ 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950
11/2″ 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950
2″ 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450

三通T型球閥 連接尺寸

SIZE d L H D1 B F G W1 W2 h 重量WT（g）
1/2″ 12.7 75 59 126 71.0 335 375 22.4 35.0 10-24UNC 550
3/4″ 16 85 64 126 81.5 390 425 22.4 35.0 10-24UNC 725
1″ 20 100 80 145 102.0 505 515 22.4 35.0 10-24UNC 1000
11/4″ 25 115 90 145 108.5 510 575 25.4 38.1 10-24UNC 2000
11/2″ 32 125 96 204 121.0 580 630 25.4 38.1 1/4-20UNC 3000
2″ 38.1 148 106 204 138.5 655 730 25.4 38.1 1/4-20UNC 4650

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
