一片式球閥
產品展示>> 球閥>>一片式球閥
一、一片式球閥 產品概述

上海川滬閥門有限公司生產的Q11F一片式球閥，Q11F 型 PN16~PN63 一片式球閥適用于 PN1.0～4.0MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或 -29～300℃（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。
特點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，現球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。 適用場景:
一片式球閥Q11F廣泛適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

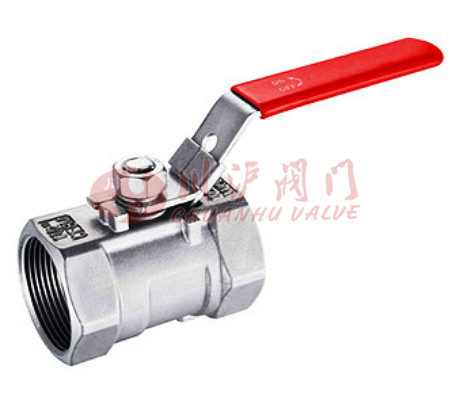

二、一片式球閥 產品圖片

一片式球閥
一片式球閥(不銹鋼連接)
三、一片式球閥 零件材質

適用
介質		 型號 閥體 球體、閥桿 手柄 密封圈 墊片
填料
水、蒸汽、油 Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C		 A105、45 1Cr18/1Cr18Ni9Ti 不
銹
鋼
SS304		 聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL 聚四氟乙烯PTFE對位聚苯PPL
硝酸類 Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P		 SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸類 Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R		 SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti

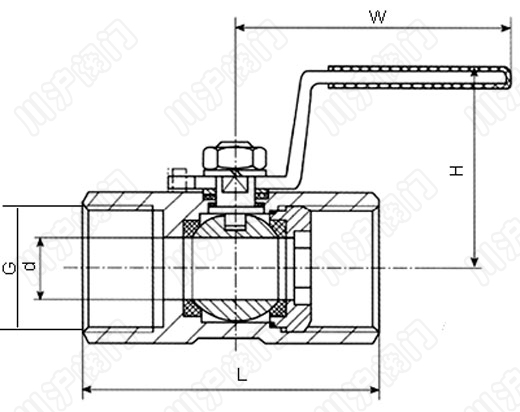

四、一片式球閥 結構圖

一片式球閥結構圖
五、一片式球閥 連接尺寸

一片式球閥外形尺寸
公稱通徑 G 尺寸
d L W H
6 1/4″ 8 60 110 56
10 3/8″ 18 60 110 58
15 1/2″ 10.5 60 110 58
20 3/4″ 13 67.5 110 62
25 1″ 17 73 110 68
32 1 1/4″ 22 90 150 75
40 1 1/2″ 25 97.5 150 83
50 2″ 32 112 150 90
65 2 1/2″ 40 132 180 95
80 3″ 50 156 220 100
100 4″ 65 196 250 115

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
