三片式高平臺球閥
產品展示>> 球閥>>三片式高平臺球閥
一、三片式高平臺球閥 產品概述

三片式高平臺球閥是內螺紋球閥種類中的一種形式，高平臺的設計多是為了和氣動執行器組成三片式氣動球閥，或與電動執行器連接組成三片式電動內螺紋球閥，閥門結構十分緊湊、占用空間小，與執行器連接后極大的擴展了本閥門的應用場合和范圍，可以用在自動化控制系統中，實現對管道內氣路、油路、水路等介質的控制。

二、三片式高平臺球閥 產品圖片

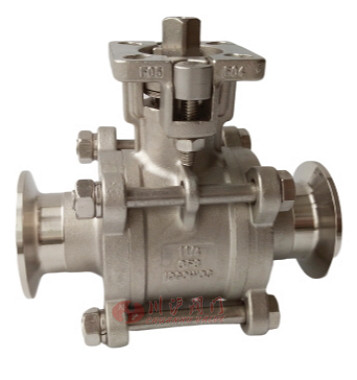

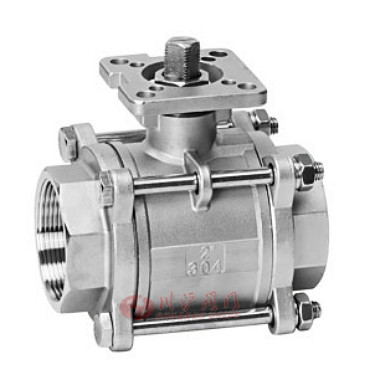

三片式高平臺球閥 三片式高平臺球閥
三片式高平臺球閥 三片式高平臺球閥
三、三片式高平臺球閥 零部件參數

設計制造DESIGN: GB/T-12224/ANSI B16.34
螺紋標準THREAD BSPT/BSP/NPT/DIN/JIS/RC/G
檢查與測試TEST GB/T-13927/API598
四、三片式高平臺球閥 分解圖

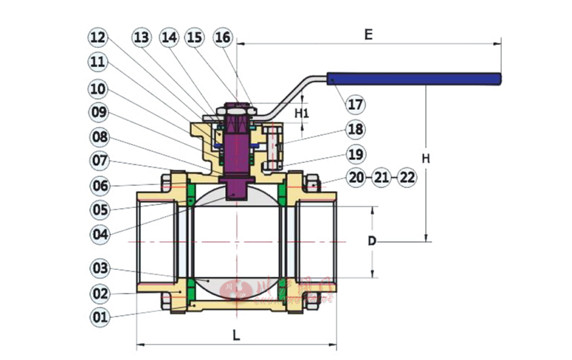

三片式高平臺球閥分解圖
五、三片式高平臺球閥 零部件材質

NO. 零件名稱PART NAME 材質 MATERIALS LIST
1 閥體BODY CF8M CF8
2 閥蓋END CAP CF8M CF8
3 球 BALL SS316 SS304
4 閥桿STEM SS316 SS304
5 閥座SEAL RTFE RTFE
6 線條 BODY SEAL PTFE PTFE
7 桿密封 THRUST WASHER PTFE PTFE
8 0型圈 STEM O-RING VITON VITON
9 中頭墊 STEM PACKING PTFE PTFE
10 填料壓套GLAND SS304 SS304
11 碟簧 BELLEVILLE WASHER SS304 SS304
12 填料壓套GLAND SS304 SS304
13 定位片 STOP WASHER SS304 SS304
14 金屬墊WASHER SS304 SS304
15 手柄HANDLE SS304 SS304
16 螺帽 HANDLE NUT SS304 SS304
17 膠套 HANDLE COVER PLASTIC PLASTIC
18 螺檢BOLT SS304 SS304
19 螺母NUT SS304 SS304
20 螺母NUT SS304 SS304
21 彈墊STUD SS304 SS304
22 螺檢BOLT SS304 SS304
六、三片式高平臺球閥 結構圖

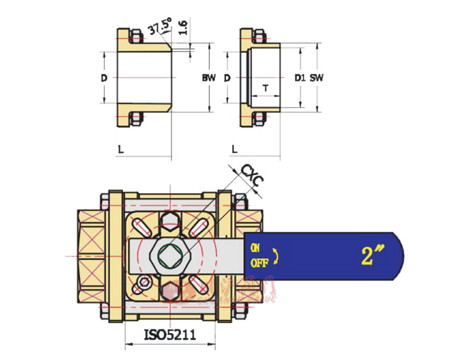

三片式高平臺球閥結構圖
七、三片式高平臺球閥 連接尺寸

SIZE L2(M3) D1 T BW H E H1 C
1/4" 55 14.1 10 26.5 63 99 8 9
3/8" 60 17.6 10 26.5 63 99 8 9
1/2" 75 21.8 10 26.5 70 102 8.5 9
3/4" 80 27.5 13 33 80 116 9 9
1" 90 34.7 13 39.7 90 145 11 11
1-1/4" 110 43 13 49 95 156 11 11
1-1/2" 120 49 13 54 105 172 14 14
2" 140 61.5 16 66.7 112 174 14 14
2-1/2" 185 77 16 84.5 174 213 16 17
3" 205 90 16 97 185 255 16 17
4" 240 115.2 19 127.5 205 255 16.5 19

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
