日標球閥
產品展示>> 球閥>>日標球閥
一、日標球閥 產品概述

Q41F日標球閥，適用于JIS10K~JIS20K 的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。
特點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。
適用場景:
日標球閥Q41F廣泛適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

二、日標球閥 產品圖片

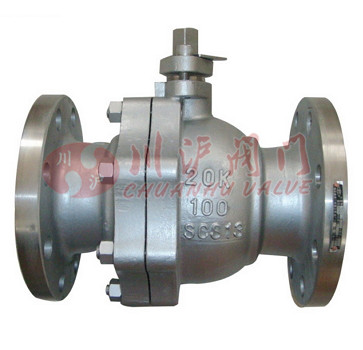

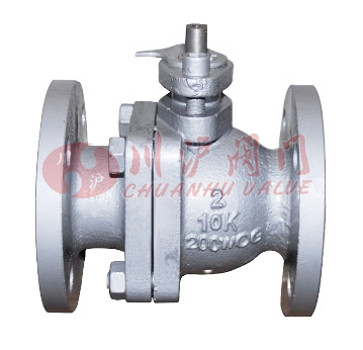

日標球閥 日標球閥
日標球閥(鑄鋼法蘭連接) 日標球閥(不銹鋼法蘭連接)
三、日標球閥 零部件參數

名稱 WCB類 CF8類 CF3類 CF8M類 CF3M類
閥體左體 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球體 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
閥桿 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
閥座 PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
閥座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
彈簧   3yc-7/17-49H
O形圈 NBR 氟橡膠
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8
四、日標球閥 結構圖

日標球閥結構圖
五、日標球閥 連接尺寸

公稱壓力 公稱通徑 d L D C G b f Z-Φd H W
JIS10K 15 15 108 95 70 52 12 1 4-15 79 135
20 20 117 100 75 58 14 1 4-15 84 135
25 25 127 125 90 70 14 1 4-19 95 170
32 32 140 135 100 80 16 2 4-19 103 170
40 38 165 140 105 85 16 2 4-19 111 200
50 50 178 155 120 100 16 2 4-19 120 200
65 64 190 175 140 120 18 2 4-19 153 300
80 76 203 185 150 130 18 2 8-19 163 300
100 100 229 210 175 155 18 2 8-19 182 400
125 125 356 250 210 185 20 2 8-23 260 500
150 150 394 280 240 215 22 2 8-23 280 800
200 200 457 330 290 265 22 2 12-23 - 1100
JIS20K 15 15 140 95 70 52 14 1 4-15 79 135
20 20 152 100 75 58 16 1 4-15 84 135
25 25 165 125 90 70 16 1 4-19 95 170
32 32 178 135 100 80 18 2 4-19 103 170
40 38 190 140 105 85 18 2 4-19 111 200
50 50 216 155 120 100 18 2 8-19 120 200
65 64 241 175 140 120 20 2 8-19 153 300
80 76 283 200 160 135 22 2 8-23 163 300
100 100 305 225 185 160 24 2 8-23 182 400
125 125 381 270 225 195 26 2 8-25 260 500
150 150 403 305 260 230 28 2 12-25 280 800
200 200 502 350 305 275 30 2 12-25 - 1100
六、日標球閥 安裝說明

1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
5）、帶傳動機構的球閥，按產品使用說明書的規定安裝。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-日標球閥.PDF
