三片式球閥
產品展示>> 球閥>>三片式球閥
一、三片式球閥 產品概述

上海川滬閥門有限公司生產的Q11F三片式球閥，適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。
特點：
1、連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。
2、閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。
3、閥座采用彈性密封結構，密封可靠，啟閉輕松。
4、閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
5、二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構。
6、根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。 適用場景:
選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

二、三片式球閥 產品圖片

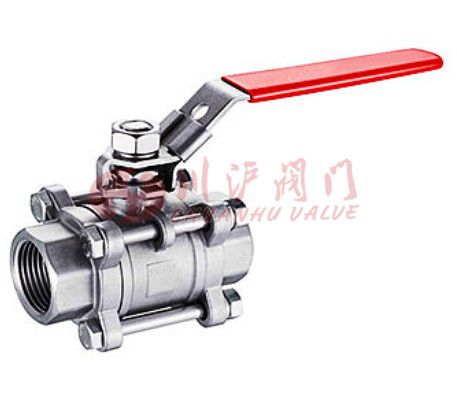

三片式球閥
三片式球閥(不銹鋼連接)
三、三片式球閥 零部件參數

適用介質 型號 閥體 球體、閥桿 手柄 密封圈 墊片
填料
水、蒸汽、油 Q11F-16C
Q11F-25C
Q11F-40C
Q11F-64C		 A105、45 1Cr18/1Cr18Ni9Ti 不
銹
鋼
SS304		 聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL 聚四氟乙烯PTFE對位聚苯PPL
硝酸類 Q11F-16P
Q11F-25P
Q11F-40P
Q11F-64P		 SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸類 Q11F-16R
Q11F-25R
Q11F-40R
Q11F-64R		 SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti
四、三片式球閥 性能規范

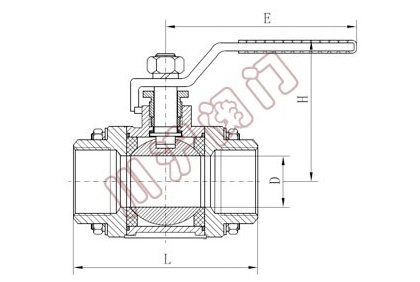

三片式球閥結構圖
五、三片式球閥 連接尺寸

尺寸 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 82 90 112 120 145 185 210 268
H 100 100 130 130 165 165 190 190 250 250 280
E 100 100 130 130 165 165 190 190 250 250 280

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-三片式球閥.PDF
