超薄球閥
產品展示>> 球閥>>超薄球閥
一、超薄球閥 產品概述

上海川滬閥門有限公司生產的Q71F超薄球閥，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。
特點：
具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。
適用場景:
超薄球閥Q71F適用于Class150、PN1.0～2.5MPa，工作溫度29～180℃(密封圈為增強聚四氟乙烯)或29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

二、超薄球閥 產品圖片

超薄球閥 超薄球閥

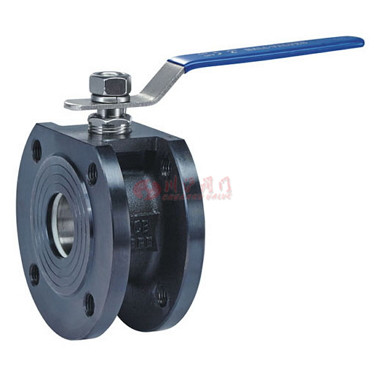

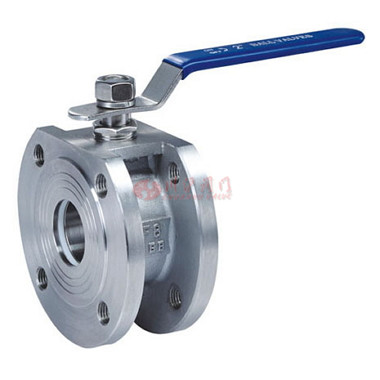

超薄球閥(不銹鋼對夾式) 超薄球閥(碳鋼對夾式)
三、超薄球閥 零部件參數

序號 零件名稱 材質
1 閥體 不銹鋼CF8M/CF8 碳鋼WCB
2 球 不銹鋼316/304 不銹鋼SS304
3 密封墊 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 閥桿 不銹鋼316/304 不銹鋼SS304
5 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
6 定位鎖 不銹鋼SS304 不銹鋼SS304
7 手柄 不銹鋼SS304 不銹鋼SS304
8 閥桿螺母 不銹鋼SS304 不銹鋼SS304
9 填料壓套 不銹鋼SS304 不銹鋼SS304
10 手柄套 塑料 塑料
11 密封瓶帽 不銹鋼316/304 不銹鋼SS304
12 墊圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
四、超薄球閥 結構圖

Q71F_超薄球閥_結構圖_川滬閥門
五、超薄球閥 連接尺寸

尺寸 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 2 1/2″ 3″ 4″ 5″ 6″
d 15 19 23.5 30 36 45 58 67 76 100 125
L 32 38.5 45 55 62 72 95 120 145 200 225
D 95 105 115 135 145 160 180 195 215 245 280
D1 65 75 85 100 110 125 145 160 180 210 240
D2 45 55 65 78 85 100 120 135 155 185 210
H 62 70 79 86 92 102 158 172 187 200 240
E 110 125 135 150 150 180 250 300 350 650 840
b 14 14 16 16 18 20 22 24 24 26 26
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23
f 2 2 2 3 3 3 3 3 3 3 3

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-超薄球閥.PDF
