V型球閥
產品展示>> 球閥>>V型球閥
一、V型球閥 產品概述

上海川滬閥門有限公司生產的V型球閥(型號：VQ40F\VQ40H\VQ40Y)是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的佳控制特性結合成一體，既可用作控制調節閥，又可作關斷切斷閥。V型球閥其主要特點是：
（1）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（1）具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（3）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（4）當手動V型球閥關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，手動V型球閥特別適用于管線結垢凍結或含有纖維和顆粒固體場合。

二、V型球閥 產品圖片

V型球閥 V型球閥

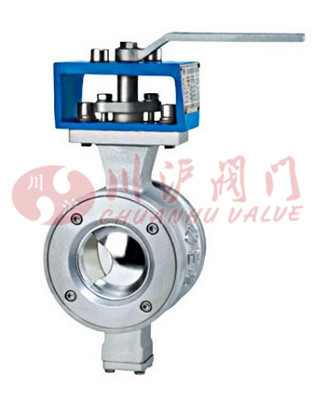

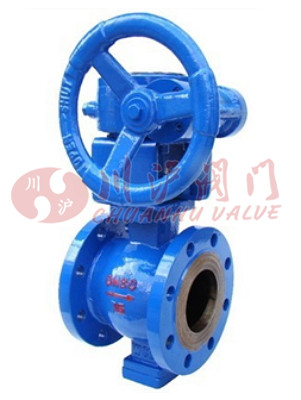

V型球閥(不銹鋼對夾式) V型球閥(鑄鋼法蘭式)
三、V型球閥 零部件參數

零件名稱 閥門材質
閥體、閥蓋 WCB CF8
密封圈 2Cr13+氮化 304+氮化
球體 2Cr13+硬格 304+硬格
閥座、閥桿 2Cr13 304
墊片 柔性石墨+不銹鋼 柔性石墨+不銹鋼
雙頭螺栓 35CrMoA 1Cr18Ni9Ti
四、V型球閥 性能規范

公稱壓力 PN(MPa) 試驗壓力 適用介質 適用溫度
殼體試驗 密封試驗
1.6 2.4 1.76 水、油、氣及高粘度、含纖維、固體顆粒等介質 -28℃～550℃
2.4 3.75 2.75
4.0 6.0 4.4
應用規范 連接法蘭 JB79-59 GB20592-97 AMSI B16.5
檢驗和試驗 JB/T 9092-99 、API 598
五、V型球閥 結構圖

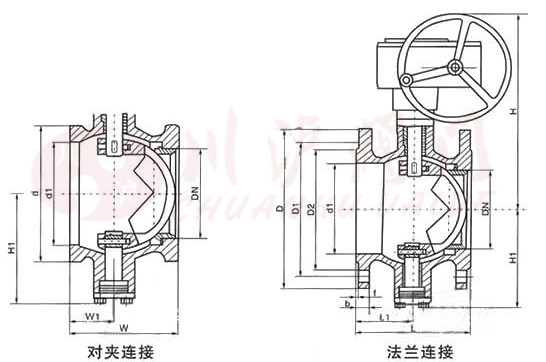

V型球閥結構圖
六、V型球閥 連接尺寸

公稱壓或壓力級 公稱通徑 尺寸
(mm) (in) W L W1 L1 d d1 H1 H
PN1.6MPa 25 - 50 102 25 - 64 38 57 200
40 - 60 114 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
PN2.5MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
CLASS150 25 - 50 - 25 - 64 38 57 200
40 11/2 60 - 25 - 82 49 63 205
50 2 75 124 32 62 100 60 92 225
65 21/2 85 145 38 72.5 120 75 100 235
80 3 100 165 45 82.5 131 89 108 260
100 4 115 194 50 97 158 113 117 270
125 5 135 210 55 105 180 140 140 320
150 6 160 229 65 114.5 216 164 177 340
200 8 200 243 80 121.5 268 205 200 390
250 10 240 297 92 148.5 326 259 252 420
300 12 - 338 - 169 - 300 270 510

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-V型球閥.PDF

V型球閥鏈接：http://www.geyingchun.cn/products/qiufa/vxqf.html
