圓形電動百葉蝶閥
產品展示>> 電動蝶閥>>圓形電動百葉蝶閥
一、圓形電動百葉蝶閥 產品概述

上海川滬閥門有限公司生產的圓形電動百葉蝶閥蝶板采用百葉式多軸結構，流體均勻，電傳動，啟閉力矩省力均勻，動作靈敏，性能可靠，與多回傳型電動執行器相連接后，可以控制閥門的開關或者調節（輸入輸出信號4-20mA）管道介質流量大小。
特點：
1、對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用；
2、具有耐磨性好、工作穩定可靠、操作方便；
3、泄漏率小、使用壽命長、安裝維修方便；
4、適用于低壓差、大口徑、大流量場合，
適用場景:
圓形電動百葉蝶閥廣泛應用于建材、冶金、礦山、電力等生產過程中的煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。

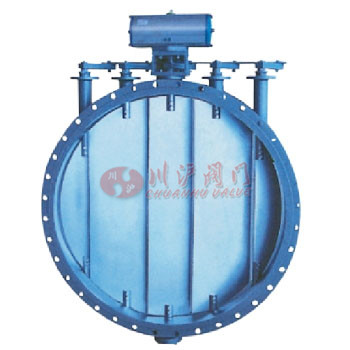

二、圓形電動百葉蝶閥 產品圖片

圓形電動百葉蝶閥
圓形電動百葉蝶閥
三、圓形電動百葉蝶閥 性能規范

公稱壓力（MPa) 0.1MPa 介質溫度 -30℃～-450 ℃
控制方式 ON-OFF/4-20mA 適用介質 冷熱風、煙氣
介質流速 25m/s 泄漏率 1~5%
四、圓形電動百葉蝶閥 主要零部件材料

零件名稱 閥體 閥板 閥軸
材料 Q235、304不銹鋼、316不銹鋼、310S雙相不銹鋼 Q235、304不銹鋼、316不銹鋼、310S雙相不銹鋼 碳鋼、不銹鋼
五、圓形電動百葉蝶閥 多回轉電動執行器參數

型號 公稱 轉矩 (N.m） 大控 制轉矩 (N.m） 小控 制轉矩 (N.m） 輸出軸 轉圈數 (圈) 允許通過閥桿直徑 (mm) 手動 速比 輸出轉速 (r/min） 電機功率 (kw） 重量 (kg）
Z5 50 75 ≤25 150 28 1∶1 18 0.12 28
Z10 100 150 ≤50 160 24、36 0.25 0.37 61
Z15 150 225 ≤75 0.37 0.55 63
Z20 200 300 ≤100 40 0.55 0.75 63
28
Z30 300 450 ≤150 40 24 0.75 65
28
Z45 450 675 ≤225 110 48 24 1.1 110
36 1.5
Z60 600 900 ≤300 24 1.5 112
36 2.2
Z90 900 1350 ≤450 60 24 2.2 139
48 36 3.0
Z120 1200 1800 ≤600 60 24 3.0 142
48
Z180 1800 2160 ≤900 140 70 25∶1 24 4.0 261
36 5.5
Z250 2500 3000 ≤1250 24 5.5 264
Z350 3500 4200 ≤1750 75 13∶1 18 7.5 430
Z500 5000 6000 ≤2500 10 440
Z800 8000 9600 ≤4000 120 80 90∶1 12 13 800
Z1000 10000 12000 ≤5000 100 15 820

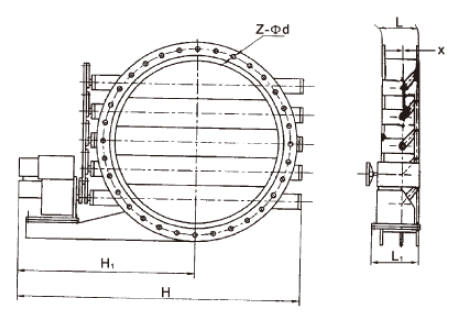

六、圓形電動百葉蝶閥 結構圖

圓形電動百葉蝶閥結構圖
七、圓形電動百葉蝶閥 連接尺寸

DN D1 D L L1 H1 H b Z-d 軸數 Wt/Kgs
500 555 600 220 300 900 1270 8 20-18 3 594
600 655 700 220 300 950 1370 10 20- 18 3 629
700 755 800 240 300 1000 1470 10 20-18 3 721
800 870 930 240 365 1120 1640 10 24-23 3 813
900 970 1030 260 365 1170 1740 12 24-23 3 905
1000 1070 1130 260 365 1220 1840 12 28-23 3 1000
1120 1190 1250 280 420 1430 2110 12 28-23 4 1080
1250 1320 1380 280 420 1495 2240 14 32-23 4 1372
1400 1470 1530 300 420 1570 2390 14 36-23 4 1566
1600 1670 1730 320 450 1745 2660 14 40-23 4 1951
1800 1870 1930 340 450 1845 2860 16 44-23 4 2340
2000 2070 2130 360 450 1945 3060 16 48-23 4 2730
2240 2310 2370 380 480 2095 3330 18 48-23 4 3075
2500 2570 2630 420 480 2225 3590 18 52-23 5 3634
2800 2870 2930 440 480 2375 3890 18 60-23 5 4226
3000 3070 3130 460 480 2475 4090 18 60-23 5 4735

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-圓形電動百葉蝶閥.PDF
