SD941X電動伸縮蝶閥
產品展示>> 電動蝶閥>>SD941X電動伸縮蝶閥
一、SD941X電動伸縮蝶閥 產品概述

上海川滬閥門有限公司生產的SD941X電動伸縮蝶閥是集法蘭蝶閥和伸縮節于一體的新式蝶閥，與多回傳型電動執行器相連接后，可以控制閥門的開關或者調節（輸入輸出信號4-20mA）管道介質流量大小。
特點：
1.流通能力大。
2.性能穩定、密封可靠、磨擦力小、開關輕便。
3.具有連線簡單，結構緊湊，動作穩定。
適用場景:
SD941X電動伸縮蝶閥適用于水廠、電廠、鋼廠、石油化工、食品醫藥、輕紡、造紙等系統給水、排水場合使用，尤其適用于水管路中作為調節和截流設備使用。

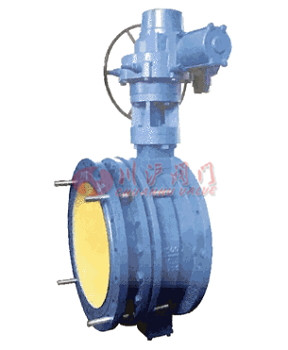

二、SD941X電動伸縮蝶閥 產品圖片

SD941X電動伸縮蝶閥
SD941X電動伸縮蝶閥
三、SD941X電動伸縮蝶閥 性能規范

公稱通徑DN（mm） 300~2000

公稱壓力PN（MPa）

 1.0
試驗壓力（MPa） 殼體 1.5
密封 1.1
適用溫度 -15 ~ 120度
適用介質 飲用水、污水、海水等。
四、SD941X電動伸縮蝶閥 主要零部件材料

閥體 閥板 轉軸 襯套 閥座
材料名稱 代號 材料名稱 代號 材料名稱 材料名稱 材料名稱 代號 適用溫度

灰鑄鐵

球墨鑄鐵

鋁青銅

不銹鋼

CF8M不銹鋼

碳鋼

Z

Q

T

P

R

C

電鍍球墨鑄鐵

鋁青銅

不銹鋼

鈦鋼

CF8M不銹鋼

碳鋼

B1

B2

B3

B4

B5

B6

不銹鋼

碳鋼

潤滑青銅

聚四氟乙烯

天然橡膠

海帕倫

乙丙橡膠

氯丁橡膠

丁晴橡膠

耐磨橡膠

氟橡膠

耐熱乙丙橡膠

聚四氟乙烯

X1

X2

X3

X4

X5

X6

X7

X9

F

-20~85度

-20~120度

-20~120度

-7~93度

-20~100度

-10~100度

-20~200度

-20~135度

-20~150度
五、SD941X電動伸縮蝶閥 多回轉電動執行器參數

型號 公稱 轉矩 (N.m） 大控 制轉矩 (N.m） 小控 制轉矩 (N.m） 輸出軸 轉圈數 (圈) 允許通過閥桿直徑 (mm) 手動 速比 輸出轉速 (r/min） 電機功率 (kw） 重量 (kg）
Z5 50 75 ≤25 150 28 1∶1 18 0.12 28
Z10 100 150 ≤50 160 24、36 0.25 0.37 61
Z15 150 225 ≤75 0.37 0.55 63
Z20 200 300 ≤100 40 0.55 0.75 63
28
Z30 300 450 ≤150 40 24 0.75 65
28
Z45 450 675 ≤225 110 48 24 1.1 110
36 1.5
Z60 600 900 ≤300 24 1.5 112
36 2.2
Z90 900 1350 ≤450 60 24 2.2 139
48 36 3.0
Z120 1200 1800 ≤600 60 24 3.0 142
48
Z180 1800 2160 ≤900 140 70 25∶1 24 4.0 261
36 5.5
Z250 2500 3000 ≤1250 24 5.5 264
Z350 3500 4200 ≤1750 75 13∶1 18 7.5 430
Z500 5000 6000 ≤2500 10 440
Z800 8000 9600 ≤4000 120 80 90∶1 12 13 800
Z1000 10000 12000 ≤5000 100 15 820

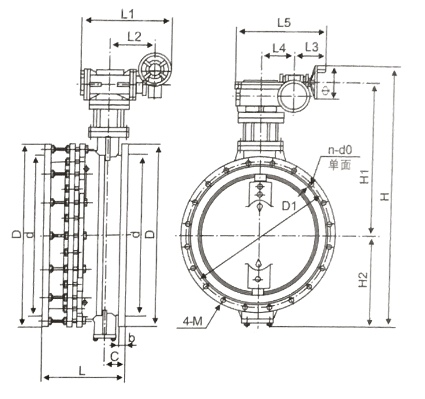

六、SD941X電動伸縮蝶閥 結構圖

SD941X電動伸縮蝶閥結構圖
七、SD941X電動伸縮蝶閥 連接尺寸

DN D D1 d b C L n-dO 4-M H H1 H2 L1 L2 L3 L4 L5 Ф 重里
(mm) L0 Lmax Lmin (kg)
300 445 400 370 28 57 282 302 252 8-23 M20 959 542 267 449 178 254 104 473 300 148
350 505 460 429 30 64 301 321 271 12-23 M20 1048 583 315 449 178 254 104 473 300 188
400 565 515 480 32 70 313 333 283 12-28 M24 1120 620 350 449 178 254 104 473 300 237
450 615 565 530 32 76 334 354 304 16-28 M24 1190 667 373 449 178 254 104 473 300 268
500 670 620 582 34 76 346 366 316 16-28 M24 1280 702 428 486 196 254 130 528 300 289
600 780 725 682 36 89 398 418 368 16-31 M27 1409 759 450 627 244 245 162 596 400 480
700 895 840 794 40 115 425 445 395 20-31 M27 1613 885 528 627 244 245 162 596 400 615
800 1015 950 901 44 120 455 475 425 20-34 M30 1736 1013 573 635 270 295 196 711 300 818
900 1115 1050 1001 46 120 485 505 455 24-34 M30 1860 1071 639 635 270 295 196 711 300 956
1000 1230 1160 1112 50 150 495 515 465 24-37 M33 2107 1234 723 955 455 296 295 807 300 1277
1200 1455 1380 1328 56 175 542 562 512 2&40 M36 2326 1343 833 955 455 296 295 807 300 1764
1400 1675 1590 1530 62 195 612 632 582 3243 M39 2996 1668 1078 1270 598 387 414 1089| 500 : 42801
1600 1915 1820 1750 68 220 640 660 610 3&49 M45 3246 1778 1218 1270 598 387 414 1089 500 4953
1800 2115 2020 1950 70 245 710 730 680 4049 M45 3720 2044 1426 1625 745 387 602 1399 500 Z416J
2000 2325 2230 2150 74 270 775 795 745 4449 M45 3851 2115 1486 1630 750 417 602 1430 500 9372

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-SD941X電動伸縮蝶閥.PDF
