一、電動開關蝶閥 產品概述

上海川滬閥門有限公司生產的電動開關蝶閥，是由角行程的電動執行機構和蝶閥閥體組成?？蛇x用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達零泄露)，高溫高壓工況可選用三偏心硬密封結構。
特點：
1.該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2.功能強，體積小，輕便宜人，性能可靠，配套簡單。
3.采用一個"U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能佳的目的
適用場景:
電動開關蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是截?cái)嗔黧w的佳裝置。

二、電動開關蝶閥 產品圖片

電動開關蝶閥 電動開關蝶閥

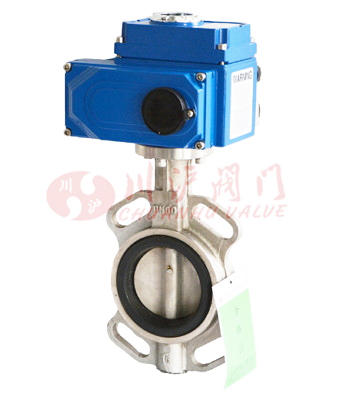

電動開關蝶閥(不銹鋼對夾式) 電動開關蝶閥(橡膠密封法蘭式)
三、電動開關蝶閥 零部件材料

1 底座 HT200、WCB、CF3、CF3M、CF8、CF8M
2 下軸套 銅合金、304、316
3 閥體 HT200、WCB、CF3、CF3M、CF8、CF8M
4 密封圈 NBR丁晴橡膠、PTFE、PPL、304、316
5 壓板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
6 固定銷 25、35、45
7、8 上、下閥軸 2Cr13、304、316、316L
9 上軸套 銅合金、304、316
10 填料 聚四氟乙烯/柔性石墨
11、12 填料壓蓋組件 HT200、WCB、CF3、CF3M、CF8、CF8M
四、電動開關蝶閥 技術參數

公稱通徑DN(mm) 50～1200
公稱壓力 PN0.6、1.6、2.5MPa
連接形式 對夾式、法蘭式
閥板形式 垂直板式
流量特性 近似快開型
動作范圍 0～90°
泄露量 按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 選配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)
五、電動開關蝶閥 執行器參數

執行器類別 CH系列執行器參數 HQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
六、電動開關蝶閥 性能規范

公稱通徑 DN（mm） 50～1600
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用溫度 ≤150℃
適用介質 具有腐蝕性介質
七、電動開關蝶閥 結構圖

電動開關蝶閥結構圖
八、電動開關蝶閥 連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑
[DN]		 尺寸[mm] 執行器選配
L L1 L2 H D D1 N-D
50 108 165 150 265 120 125 4-18 CHV-005 CHQ-010
65 112 165 150 275 136.2 145 4-18 CHV-005 CHQ-010
80 114 165 150 285 160 160 8-18 CHV-005 CHQ-010
100 127 190 170 300 185 180 8-18 CHV-010 CHQ-020
125 140 190 170 320 245 210 8-18 CHV-010 CHQ-020
150 140 190 170 396 340 240 8-22 CHV-010 CHQ-020
200 152 270 220 430 415 295 12-22 CHV-020 CHQ-030
250 165 270 220 462 445 355 12-26 CHV-040 CHQ-040
300 178 270 220 507 475 410 12-26 CHV-060 CHQ-050
350 190 270 220 538 500 470 16-26 CHV-080 CHQ-060
400 216 270 220 570 530 525 16-30 CHV-100 CHQ-080
450 222 270 220 592 580 585 20-30 CHV-120 CHQ-100
500 229 270 220 650 615 650 20-33 CHV-140 CHQ-120
600 267 270 220 650 615 770 20-36 CHV-160 CHQ-140
700 292 270 220 650 615 840 24-36 CHV-180 CHQ-160
800 318 270 220 650 615 950 24-39 CHV-200 CHQ-180

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
