三偏心電動蝶閥
產品展示>> 電動蝶閥>>三偏心電動蝶閥
一、三偏心電動蝶閥 產品概述

上海川滬閥門有限公司生產的三偏心電動蝶閥是在二偏心蝶閥基礎上生產一個角度（密封面為斜錐面），從而形成三偏心蝶閥。三偏心蝶閥一般用在大通徑、高壓力等場合倆使用，與多回傳型電動執行器相連接后，可以控制閥門的開關或者調節（輸入輸出信號4-20mA）管道介質流量大小。
特點：
1、三偏心蝶閥結構在啟閉過程中無機械磨損和擦傷、關閉力矩小。
2、適用范圍廣、可以選擇橡膠密封、聚四氟乙烯密封、金屬硬密封等多種密封形式。
3、通徑覆蓋范圍廣，可以從DN50 做到 DN2000。
5、三偏心蝶閥比中線蝶閥耐壓性能更好，更適合高壓場合使用。
適用場景:
三偏心電動蝶閥適用介質:淡水、海水、各種氣體、油品、堿、鹽、有機化合物及弱酸等。

二、三偏心電動蝶閥 產品圖片

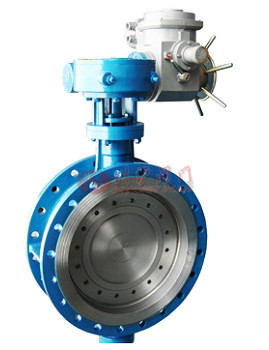

三偏心電動蝶閥
三偏心電動蝶閥
三、三偏心電動蝶閥 性能規范

公稱通徑 DN(mm) 50(2") ~ 1000(40") 50(2") ~ 1000(40") 50(2") ~ 1000(40")
公稱壓力PN(MPa)   1.0 1.6 2.5
試驗壓力 殼體 1.5 2.4 3.75
密封 1.1 1.76 2.75
適用溫度 -15 ~ +400度
適用介質 淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、鹽類等
四、三偏心電動蝶閥 主要零部件材料

閥體 閥板 轉軸 襯套 閥座
材料名稱 代號 材料名稱 代號 材料名稱 材料名稱 材料名稱 代號 適用溫度

灰鑄鐵

球墨鑄鐵

鋁青銅

不銹鋼

CF8M不銹鋼

碳鋼

Z

Q

T

P

R

C

電鍍球墨鑄鐵

鋁青銅

不銹鋼

鈦鋼

CF8M不銹鋼

碳鋼

B1

B2

B3

B4

B5

B6

不銹鋼

碳鋼

潤滑青銅

聚四氟乙烯

天然橡膠

海帕倫

乙丙橡膠

氯丁橡膠

丁晴橡膠

耐磨橡膠

氟橡膠

耐熱乙丙橡膠

聚四氟乙烯

X1

X2

X3

X4

X5

X6

X7

X9

F

-20~85度

-20~120度

-20~120度

-7~93度

-20~100度

-10~100度

-20~200度

-20~135度

-20~150度
五、三偏心電動蝶閥 多回轉電動執行器參數

型號 公稱 轉矩 (N.m） 大控 制轉矩 (N.m） 小控 制轉矩 (N.m） 輸出軸 轉圈數 (圈) 允許通過閥桿直徑 (mm) 手動 速比 輸出轉速 (r/min） 電機功率 (kw） 重量 (kg）
Z5 50 75 ≤25 150 28 1∶1 18 0.12 28
Z10 100 150 ≤50 160 24、36 0.25 0.37 61
Z15 150 225 ≤75 0.37 0.55 63
Z20 200 300 ≤100 40 0.55 0.75 63
28
Z30 300 450 ≤150 40 24 0.75 65
28
Z45 450 675 ≤225 110 48 24 1.1 110
36 1.5
Z60 600 900 ≤300 24 1.5 112
36 2.2
Z90 900 1350 ≤450 60 24 2.2 139
48 36 3.0
Z120 1200 1800 ≤600 60 24 3.0 142
48
Z180 1800 2160 ≤900 140 70 25∶1 24 4.0 261
36 5.5
Z250 2500 3000 ≤1250 24 5.5 264
Z350 3500 4200 ≤1750 75 13∶1 18 7.5 430
Z500 5000 6000 ≤2500 10 440
Z800 8000 9600 ≤4000 120 80 90∶1 12 13 800
Z1000 10000 12000 ≤5000 100 15 820
六、三偏心電動蝶閥 結構圖

三偏心電動蝶閥結構圖
七、三偏心電動蝶閥 連接尺寸

公稱通徑 外型尺寸 連接尺寸
0.6MPa 1.0MPa 1.6MPa
DN L H1 H2 D D1 D2 Z-Фd D D1 D2 Z-Фd D D1 D2 Z-Фd
100 127 285 105 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 140 300 125 240 200 174 8-18 250 210 164 8-18 2S0 210 184 8-18
150 140 320 140 265 22S 199 8-18 285 240 211 8-22 285 240 211 8-22
200 152 370 180 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 165 420 200 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 178 500 250 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 190 530 270 490 445 413 12-22 SOS 460 429 16-22 520 470 429 16-26
400 216 570 300 540 495 463 16-22 565 515 480 16-26 580 525 480 16-22
450 222 600 320 595 550 518 16-22 615 565 530 20-26 640 585 &48 16-30
500 229 680 360 645 600 566 20-22 670 620 562 20-26 715 650 609 20-33
600 267 750 420 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 292 610 460 860 810 772 24-26 895 840 794 24-30 910 640 794 24-36
800 318 905 540 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 330 960 590 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 410 1010 640 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 470 1175 750 1405 1340 1295 32-33 1455 1380 1328 32-39 146S 1390 1328 32-48
1400 530 1310 860 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48
1600 600 1460 980 1830 1760 1710 40-36 1915 1820 1750 40-68 1930 1820 1750 40-55
1800 670 1560 1090 2045 1970 1918 44-39 2115 2020 1950 44-48 2130 2020 1950 44-55
2000 760 1670 1190 2265 2180 2125 48-32 2325 2230 2150 48-48 2345 2230 2150 48-60

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-三偏心電動蝶閥.PDF
