矩形電動百葉蝶閥
產品展示>> 電動蝶閥>>矩形電動百葉蝶閥
一、矩形電動百葉蝶閥 產品概述

上海川滬閥門有限公司生產的矩形電動百葉蝶閥蝶閥蝶板采用百葉式多軸結構，流體均勻，電傳動，啟閉力矩省力均勻，動作靈敏，性能可靠，適合低壓、大口徑、通風或尾氣處理場合使用，與多回傳型電動執行器相連接后，可以控制閥門的開關或者調節（輸入輸出信號4-20mA）管道介質流量大小。
特點：
1、對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用；
2、具有耐磨性好、工作穩定可靠、操作方便；
3、泄漏率小、使用壽命長、安裝維修方便；
4、適用于低壓差、大口徑、大流量場合，
適用場景:
矩形電動百葉蝶閥適合在煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。

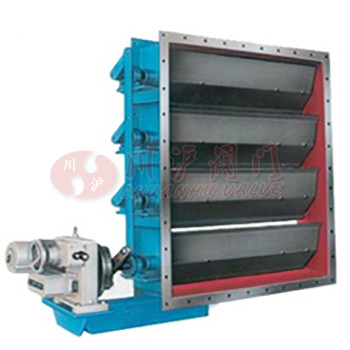

二、矩形電動百葉蝶閥 產品圖片

矩形電動百葉蝶閥
矩形電動百葉蝶閥
三、矩形電動百葉蝶閥 性能規范

公稱壓力（MPa) 0.1MPa 介質溫度 -30℃～-1000℃
控制方式 ON-OFF/4-20mA 適用介質 冷熱風、煙氣
介質流速 25m/s 泄漏率 1~5%
四、矩形電動百葉蝶閥 主要零部件材料

零件名稱 閥體 閥板 閥軸
材料 Q235、304不銹鋼、316不銹鋼、310S雙相不銹鋼 Q235、304不銹鋼、316不銹鋼、310S雙相不銹鋼 碳鋼、不銹鋼
五、矩形電動百葉蝶閥 多回轉電動執行器參數

型號 公稱 轉矩 (N.m） 大控 制轉矩 (N.m） 小控 制轉矩 (N.m） 輸出軸 轉圈數 (圈) 允許通過閥桿直徑 (mm) 手動 速比 輸出轉速 (r/min） 電機功率 (kw） 重量 (kg）
Z5 50 75 ≤25 150 28 1∶1 18 0.12 28
Z10 100 150 ≤50 160 24、36 0.25 0.37 61
Z15 150 225 ≤75 0.37 0.55 63
Z20 200 300 ≤100 40 0.55 0.75 63
28
Z30 300 450 ≤150 40 24 0.75 65
28
Z45 450 675 ≤225 110 48 24 1.1 110
36 1.5
Z60 600 900 ≤300 24 1.5 112
36 2.2
Z90 900 1350 ≤450 60 24 2.2 139
48 36 3.0
Z120 1200 1800 ≤600 60 24 3.0 142
48
Z180 1800 2160 ≤900 140 70 25∶1 24 4.0 261
36 5.5
Z250 2500 3000 ≤1250 24 5.5 264
Z350 3500 4200 ≤1750 75 13∶1 18 7.5 430
Z500 5000 6000 ≤2500 10 440
Z800 8000 9600 ≤4000 120 80 90∶1 12 13 800
Z1000 10000 12000 ≤5000 100 15 820

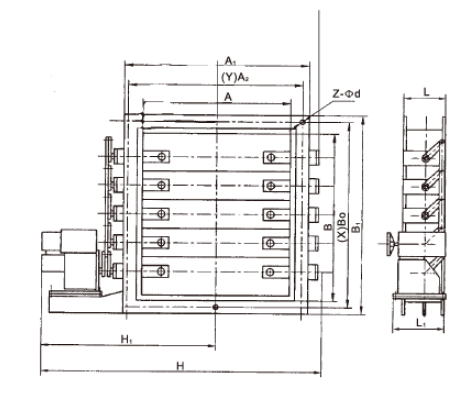

六、矩形電動百葉蝶閥 結構圖

矩形電動百葉蝶閥結構圖
七、矩形電動百葉蝶閥 連接尺寸

AxB A1 x B1 A2 x B2 L L1 H1 H b Z-d X Y 軸線 Wt/Kgs
320x180 375x105 400x240 180 245 580 735 8 16-14 5 3 2 184
320x250 375x295 400x330 180 245 625 825 8 16-14 5 3 2 194
400x200 455x255 500x330 200 245 610 805 8 16-18 5 3 2 215
400x320 455x375 500x420 200 245 870 915 8 16-18 5 3 2 263
500x200 555x255 600x300 220 245 610 805 8 16-18 5 3 3 272
500x400 555x455 600x500 220 245 670 915 8 20-18 5 5 3 292
630x320 685x375 730x420 220 245 610 805 10 20-18 7 3 3 322
630x400 685x455 730x500 220 245 710 995 10 24-18 7 5 3 354
800x400 855x455 900x500 240 300 670 945 10 24-18 7 5 4 443
800x630 855x685 900x730 240 300 710 995 10 28-18 7 7 4 590
1000x500 1070x570 1130x830 260 300 790 1075 10 24-23 7 5 4 640
1000x800 1070x870 1130x930 260 300 905 1270 10 28-23 7 7 4 770
1250x630 1320x700 1380x760 280 300 1005 1505 10 32-23 9 7 5 790
1250x1000 1320x1070 1380x1130 280 300 1105 1705 10 32-23 9 7 5 920
1400x800 1470x870 1530x930 300 385 1075 1575 10 36-23 11 7 5 940
1400x1250 1470x1320 1530x1380 300 385 1300 2025 10 40-23 11 9 5 1240
1600x1000 1670x1070 1730x1130 320 385 1175 1775 10 36-23 11 7 5 1540
1600x1250 1670x1320 1730x1380 320 385 1300 2025 10 40-23 11 9 5 1680
1800x1250 1870x1320 1930x1380 340 420 1450 2175 10 44-23 13 9 6 1846
1800x1400 1870x1470 1930x1530 340 420 1525 2325 10 48-23 13 11 6 1953
2000x1250 2070x1320 2130x1380 360 420 1450 2175 10 48-23 15 9 6 2170
2000x1800 2070x1670 2130x1730 360 420 1620 2520 12 52-23 15 11 6 2392
2500x1800 2570x1870 2630x1730 420 450 1695 2595 12 56-23 17 11 8 2740
2500x2000 2570x2070 2630x2130 420 450 1895 2995 12 64-23 17 15 8 2801
2800x2500 2870x2570 2930x2630 440 450 2145 3195 12 72-23 19 17 8 3118
3200x2800 3270x2870 3330x2930 480 480 2325 3825 12 80-23 21 19 10 3535
3600x3200 3670x3270 3730x3330 520 480 2525 4225 12 88-23 23 21 10 4018
4000x3600 4070x4670 4130x4730 560 480 2725 4825 12 100-23 27 23 10 4532

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-矩形電動百葉蝶閥.PDF
