三偏心電動對夾蝶閥
產品展示>> 電動蝶閥>>三偏心電動對夾蝶閥
一、三偏心電動對夾蝶閥 產品概述

上海川滬閥門有限公司生產的三偏心電動對夾蝶閥是在二偏心蝶閥基礎上生產一個角度（密封面為斜錐面），從而形成三偏心蝶閥。三偏心蝶閥一般用在大通徑、高壓力等場合倆使用，與多回傳型電動執行器相連接后，可以控制閥門的開關或者調節（輸入輸出信號4-20mA）管道介質流量大小。
特點：
1、三偏心蝶閥結構在啟閉過程中無機械磨損和擦傷、關閉力矩小。
2、適用范圍廣、可以選擇橡膠密封、聚四氟乙烯密封、金屬硬密封等多種密封形式。
3、通徑覆蓋范圍廣，可以從DN50 做到 DN2000。
5、三偏心蝶閥比中線蝶閥耐壓性能更好，更適合高壓場合使用。
適用場景:
三偏心電動對夾蝶閥適用介質:淡水、海水、各種氣體、油品、堿、鹽、有機化合物及弱酸等。

二、三偏心電動對夾蝶閥 產品圖片

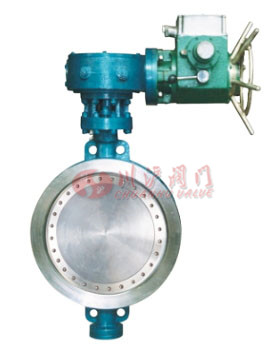

三偏心電動對夾蝶閥 三偏心電動對夾蝶閥

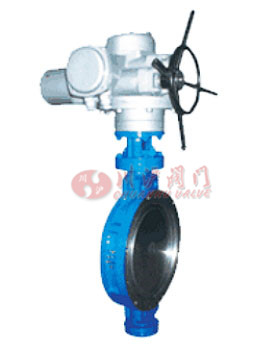

三偏心電動對夾蝶閥 三偏心電動對夾蝶閥
三、三偏心電動對夾蝶閥 性能規范

公稱通徑 DN(mm) 50(2") ~ 1000(40") 50(2") ~ 1000(40") 50(2") ~ 1000(40")
公稱壓力PN(MPa)   1.0 1.6 2.5
試驗壓力 殼體 1.5 2.4 3.75
密封 1.1 1.76 2.75
適用溫度 -15 ~ +400度
適用介質 淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、鹽類等
四、三偏心電動對夾蝶閥 主要零部件材料

閥體 閥板 轉軸 襯套 閥座
材料名稱 代號 材料名稱 代號 材料名稱 材料名稱 材料名稱 代號 適用溫度

灰鑄鐵

球墨鑄鐵

鋁青銅

不銹鋼

CF8M不銹鋼

碳鋼

Z

Q

T

P

R

C

電鍍球墨鑄鐵

鋁青銅

不銹鋼

鈦鋼

CF8M不銹鋼

碳鋼

B1

B2

B3

B4

B5

B6

不銹鋼

碳鋼

潤滑青銅

聚四氟乙烯

天然橡膠

海帕倫

乙丙橡膠

氯丁橡膠

丁晴橡膠

耐磨橡膠

氟橡膠

耐熱乙丙橡膠

聚四氟乙烯

X1

X2

X3

X4

X5

X6

X7

X9

F

-20~85度

-20~120度

-20~120度

-7~93度

-20~100度

-10~100度

-20~200度

-20~135度

-20~150度
五、三偏心電動對夾蝶閥 多回轉電動執行器參數

型號 公稱 轉矩 (N.m） 大控 制轉矩 (N.m） 小控 制轉矩 (N.m） 輸出軸 轉圈數 (圈) 允許通過閥桿直徑 (mm) 手動 速比 輸出轉速 (r/min） 電機功率 (kw） 重量 (kg）
Z5 50 75 ≤25 150 28 1∶1 18 0.12 28
Z10 100 150 ≤50 160 24、36 0.25 0.37 61
Z15 150 225 ≤75 0.37 0.55 63
Z20 200 300 ≤100 40 0.55 0.75 63
28
Z30 300 450 ≤150 40 24 0.75 65
28
Z45 450 675 ≤225 110 48 24 1.1 110
36 1.5
Z60 600 900 ≤300 24 1.5 112
36 2.2
Z90 900 1350 ≤450 60 24 2.2 139
48 36 3.0
Z120 1200 1800 ≤600 60 24 3.0 142
48
Z180 1800 2160 ≤900 140 70 25∶1 24 4.0 261
36 5.5
Z250 2500 3000 ≤1250 24 5.5 264
Z350 3500 4200 ≤1750 75 13∶1 18 7.5 430
Z500 5000 6000 ≤2500 10 440
Z800 8000 9600 ≤4000 120 80 90∶1 12 13 800
Z1000 10000 12000 ≤5000 100 15 820
六、三偏心電動對夾蝶閥 結構圖

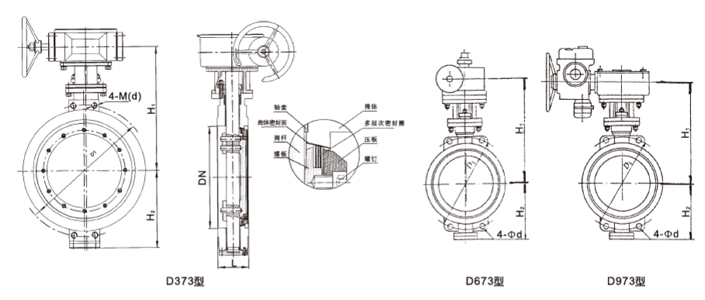

三偏心電動對夾蝶閥結構圖
七、三偏心電動對夾蝶閥 連接尺寸

公稱通徑 外形尺寸 連接尺寸
0.6MP& 1.0MPa 1.6MPa 2.5MPa 4.0MPa 150Lb
DN NPS L H1 H2 D1 4-M(d) D1 4-M(d) D1 4-M(d) D1 4-M(d) D1 4-M(d) D1 4-M(d)
100 4 64 330 110 170 4-18 180 4-18 180 4-D18 190 4-22 190 4-4>22 190.5 4- 19
125 5 70 345 120 200 4-18 210 4-18 210 4-18 220 4-26 220 4>26 216 4-22
150 6 76 370 160 225 4-18 240 4-22 240 4-22 250 4-26 250 4>26 241.5 4-22
200 8 89 410 215 280 4-M16 295 4-M20 295 4-M20 310 4-M24 310 4-M27 298.5 4-M20
250 10 114 430 260 335 4-M16 350 4-M20 355 4-M24 370 4-M27 385 4-M30 362 4-M22
300 12 114 500 300 395 4-M20 400 4-M20 410 4-M24 430 4-M27 450 4-M30 432 4-M22
350 14 127 510 320 445 4-M20 460 4-M20 470 4-M24 490 4-M30 510 4-M33 476 4-M24
400 16 140 520 330 495 4-M20 515 4-M24 525 4-M27 550 4-M33 585 4-M36 540 4-M24
450 18 152 590 380 550 4-M20 565 4-M24 585 4-M27 600 4-M33 610 4-M36 578 4-M30
500 20 152 610 390 600 4-M20 620 4-M24 650 4-M30 660 4-M33 670 4-M39 635 4-M30
600 24 154 665 450 705 4-M24 725 4-M27 770 4-M33 770 4-M36 795 4-M45 749.5 4-M33
700 28 165 730 480 810 4-M24 840 4-M27 840 4-M33 875 4-M39     863.5 4-M33
800 32 190 910 580 920 4-M27 950 4-M30 950 4-M36 990 4-M45     978 4-M39
900 36 203 930 625 1020 4-M27 1050 4-M30 1050 4-M36 1090 4-M45     1086 4-M39
1000 40 216 1000 660 1120 4-M27 1160 4-M33 1170 4-M39 1210 4-M52     1200 4-M39
1200 48 254 1100 780 1340 4-M30 1380 4-M36 1390 4-M45 1420 4-M52     1422.5 4-M39
1400   279 1220 880 1560 4-M33 1590 4-M39 1590 4-M45 1640 4-M56
1600   318 1330 990 1760 4-M33 1820 4-M45 1820 4-M52 1860 4-M56
1800   356 1430 1090 1970 4-M36 2020 4-M45 2020 4-M52 2070 4-M64
2000   406 1540 1200 2180 4-M39 2230 4-M45 2230 4-M56 2300 4-M64

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-三偏心電動對夾蝶閥.PDF
