一、D971F46電動襯氟蝶閥 產品概述

上海川滬閥門有限公司生產的D971F46電動襯氟蝶閥，有開關型和調節型二種，襯氟蝶閥與電子式電動執行機構配套，輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，D971F46電動襯氟蝶閥具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大。襯四氟電動蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，D971F46電動襯氟蝶閥。
特點：
全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。襯四氟電動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
1、小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，90°回轉開啟迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨於直線，調節性能好。
5、密封材料耐老化、耐腐蝕、可適用多種介質。
適用場景:
襯四氟電動蝶閥是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥、截止閥和其它類型的切斷、調節閥門。

二、D971F46電動襯氟蝶閥 產品圖片

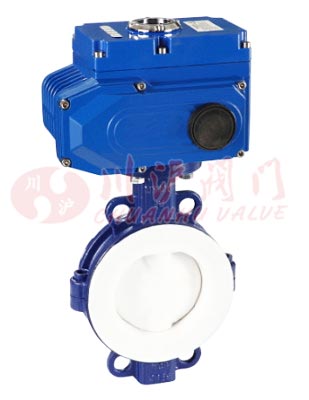

D971F46電動襯氟蝶閥 電動防爆襯氟蝶閥

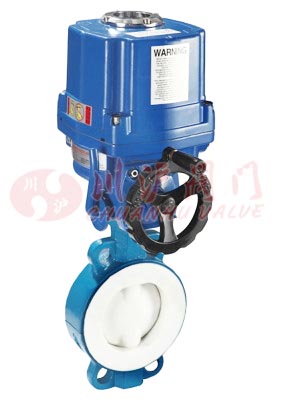

D971F46電動襯氟蝶閥 電動防爆襯氟蝶閥
三、D971F46電動襯氟蝶閥 零部件材料

零件名稱 材料
閥體 (球墨鑄鋼、鑄鋼、不銹鋼)+F46
蝶板 (灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料)+F46
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨
四、D971F46電動襯氟蝶閥 技術參數

稱通經DN(mm) 50～1600
公稱壓力PN(MPa) 0.6 1.0 1.6
密封試驗(MPa) 0.66 1.1 1.76
強度試驗(MPa) 0.9 1.5 2.4
適用溫度 丁腈橡膠：-40℃～90℃、氟橡膠：-20℃～200℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 電動
配置執行機構 可配PSQ、HQ、UNIC、361RS、CH等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
五、D971F46電動襯氟蝶閥 執行器參數

執行器類別 CH系列執行器參數 HQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
六、D971F46電動襯氟蝶閥 性能規范

公稱通徑 DN（mm） 50～1600
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用溫度 ≤150℃
適用介質 具有腐蝕性介質

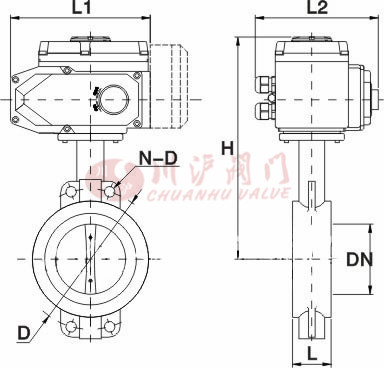

七、D971F46電動襯氟蝶閥(對夾式) 結構圖

D971F46電動襯氟蝶閥結構圖
八、D971F46電動襯氟蝶閥(對夾式) 連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑
DN		 尺寸mm 執行器選配
L L1 L2 H D N-D
50 42 165 150 296 120 4-23 CHV-005 CHQ-010
65 44.7 165 150 310 136.2 4-26 CHV-005 CHQ-010
80 45.2 165 150 316 160 8-18 CHV-005 CHQ-010
100 52.1 190 170 340 185 4-24 CHV-010 CHQ-020
125 54.4 190 170 353 245 4-23 CHV-010 CHQ-020
150 55.8 270 220 396 238 4-25 CHV-010 CHQ-020
200 60.6 270 220 430 295 4-25 CHV-020 CHQ-030
250 65.6 270 220 462 357 4-29 CHV-040 CHQ-040
300 76.5 270 220 507 407 4-29 CHV-060 CHQ-050
350 76.5 270 220 538 467 4-30 CHV-080 CHQ-060
400 86.5 270 220 570 515 4-30 CHV-100 CHQ-080
450 105.6 270 220 592 565 4-30 CHV-120 CHQ-100
500 131.8 270 220 650 620 4-33 CHV-140 CHQ-120
600 152 270 220 650 725 4-36 CHV-160 CHQ-140
700 163 270 220 650 840 4-36 CHV-180 CHQ-160
800 188 270 220 650 950 4-39 CHV-200 CHQ-180

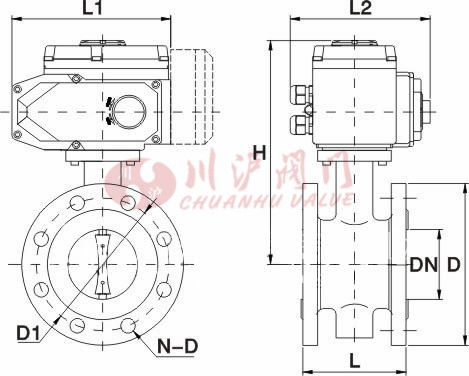

九、D941F46電動襯氟蝶閥(法蘭式) 結構圖

D941F46電動襯氟蝶閥結構圖
十、D941F46電動襯氟蝶閥(法蘭式) 連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑
[DN]		 尺寸[mm] 執行器選配
L L1 L2 H D D1 N-D
50 108 165 150 265 120 125 4-18 CHV-005 CHQ-010
65 112 165 150 275 136.2 145 4-18 CHV-005 CHQ-010
80 114 165 150 285 160 160 8-18 CHV-005 CHQ-010
100 127 190 170 300 185 180 8-18 CHV-010 CHQ-020
125 140 190 170 320 245 210 8-18 CHV-010 CHQ-020
150 140 190 170 396 340 240 8-22 CHV-010 CHQ-020
200 152 270 220 430 415 295 12-22 CHV-020 CHQ-030
250 165 270 220 462 445 355 12-26 CHV-040 CHQ-040
300 178 270 220 507 475 410 12-26 CHV-060 CHQ-050
350 190 270 220 538 500 470 16-26 CHV-080 CHQ-060
400 216 270 220 570 530 525 16-30 CHV-100 CHQ-080
450 222 270 220 592 580 585 20-30 CHV-120 CHQ-100
500 229 270 220 650 615 650 20-33 CHV-140 CHQ-120
600 267 270 220 650 615 770 20-36 CHV-160 CHQ-140
700 292 270 220 650 615 840 24-36 CHV-180 CHQ-160
800 318 270 220 650 615 950 24-39 CHV-200 CHQ-180

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
