D973H電動三偏心蝶閥
產品展示>> 電動蝶閥>>D973H電動三偏心蝶閥
一、D973H電動三偏心蝶閥 產品概述

上海川滬閥門有限公司生產的D973H電動三偏心蝶閥D973H、D943H采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點。具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
特點：
1.多層次硬密封蝶閥密封是采用軟硬層金屬片層疊成，通過高精度機械加工成形，嵌裝在蝶板上與閥座吻合，具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下，均具有優良的密封性能．
2.采用三維偏心結構，閥座與蝶板幾乎無磨擦，具有越關越緊的密封功能．
3.結構獨特，操作靈活、省力、方便、不受介質壓力的高、低影響，密封性能可靠，使用壽命長．
4.蝶閥設有密封調節裝置,長期使用后若密封性能下降,可調節蝶板密封圈向發座靠近即可恢復原有密封性能,大大地提高使用壽命.
適用場景:
D973H、D943H 電動三偏心蝶閥被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上，做調節流量和截?cái)嗔黧w使用。

二、D973H電動三偏心蝶閥 產品圖片

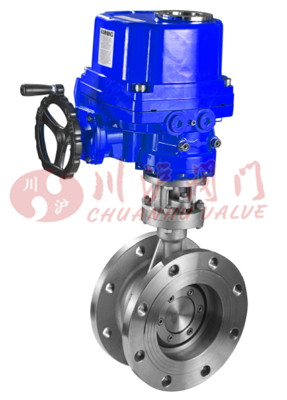

D973H電動三偏心蝶閥 D943H電動三偏心蝶閥
D973H電動三偏心蝶閥(對夾連接) D943H電動三偏心蝶閥(防爆型法蘭連接)
三、D973H電動三偏心蝶閥 零部件材料

零部件 材料
底座 HT200、WCB、CF3、CF3M、CF8、CF8M
下軸套 銅合金、304、316
閥體 HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈 NBR丁晴橡膠、PTFE、PPL、304、316
壓板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
固定銷 25、35、45
上、下閥軸 2Cr13、304、316、316L
上軸套 銅合金、304、316
填料 聚四氟乙烯/柔性石墨
填料壓蓋組件 HT200、WCB、CF3、CF3M、CF8、CF8M
四、D973H電動三偏心蝶閥 技術參數

公稱通徑DN(mm) 50~1200
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0～90°
泄露量 按GB/T4213-92，為Kv值的10-4
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 選配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
五、D973H電動三偏心蝶閥 執行器參數

執行器類別 CH系列執行器參數 HQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
六、D973H電動三偏心蝶閥 結構圖

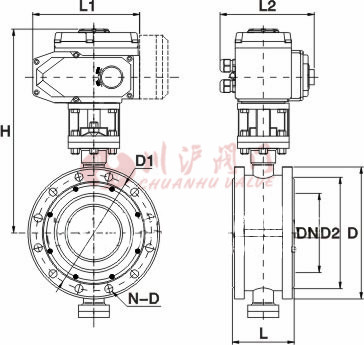

D973H電動三偏心蝶閥結構圖
七、D973H電動三偏心蝶閥 連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑
[DN]		 尺寸[mm] 執行器選配
L L1 L2 H D D1 D2 N-D
50 108 165 150 250 160 125 99 4-18 CHV-005 CHQ-010
65 112 190 170 270 180 145 118 4-18 CHV-005 CHQ-010
80 114 190 170 290 195 160 132 8-18 CHV-005 CHQ-010
100 127 270 220 310 215 180 156 8-18 CHV-010 CHQ-020
125 140 270 220 380 245 210 184 8-18 CHV-010 CHQ-020
150 140 270 220 410 280 240 211 8-22 CHV-010 CHQ-020
200 152 270 220 465 335 295 266 12-22 CHV-020 CHQ-030
250 165 270 220 505 405 355 319 12-26 CHV-040 CHQ-040
300 178 270 220 580 460 410 370 12-26 CHV-060 CHQ-050
350 190 270 220 640 520 470 429 12-26 CHV-080 CHQ-060
400 216 270 220 695 580 525 480 16-30 CHV-100 CHQ-080
450 222 270 220 755 640 585 548 20-30 CHV-120 CHQ-100
500 229 270 220 820 710 650 609 20-33 CHV-140 CHQ-120

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-D973H電動三偏心蝶閥.PDF
