D941W電動通風蝶閥
產品展示>> 電動蝶閥>>D941W電動通風蝶閥
一、D941W電動通風蝶閥 產品概述

上海川滬閥門有限公司生產的D941W電動通風蝶閥，也稱電動煙氣蝶閥。D941W電動通風蝶閥、電動煙氣蝶閥由角行程電動執行器和通風蝶閥組、煙氣蝶閥成，它與電動單元組合儀表配合使用。D941W電動通風蝶閥、電動煙氣蝶閥亦可配置調節型電動執行器，執行機構內有伺服系弘，無須另配伺服放大器。
特點：
1.該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2.功能強，體積小，輕便宜人，性能可靠，配套簡單。
適用場景:
D941W電動通風蝶閥被廣泛地應用于冶金、電站石油、化工等部門。適用介質，煤氣、含塵氣體、煙道氣等。

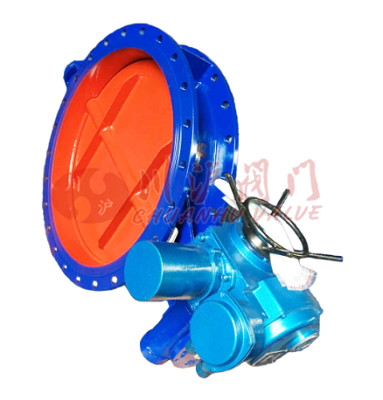

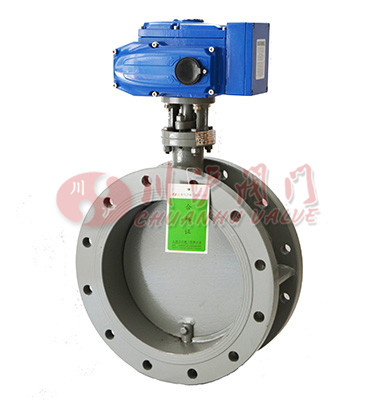

二、D941W電動通風蝶閥 產品圖片

D941W電動通風蝶閥 D941W電動通風蝶閥
D941W電動通風蝶閥 D941W電動通風蝶閥(大口徑通風蝶閥)
三、D941W電動通風蝶閥 零部件材料

閥體、底座 HT200;35;ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
蝶板 HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
閥桿 2Cr13、不銹鋼
填料 V型聚四氟乙烯填料、柔性石墨填料
四、D941W電動通風蝶閥 技術參數

公稱通徑mm 50～1200
公稱壓力(MPa) PN0.1、0.25、0.6、1.0
介質溫度℃ -40～+450（鋼板卷焊），+450以上（不銹鋼板卷焊）
轉角范圍 0-90度
流量特性 近似百分比
法蘭標準 GB/T9115-2000鋼制管法蘭焊接標準(也可按照客戶尺寸定做非標產品)
配置執行機構 選配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
五、D941W電動通風蝶閥 執行器參數

執行器類別 CH系列執行器參數 HQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
六、D941W電動通風蝶閥 性能規范

公稱通徑DN(mm) DN50～1200
公稱壓力 PN(MPa) 0.1 0.25 0.6 1.0
試驗壓力 強度試驗 0.15 0.375 0.9 1.5
密封試驗 0.11 0.025 0.66 1.1
低壓氣密試驗 0.5～0.7
適用介質 空氣、廢氣等介質

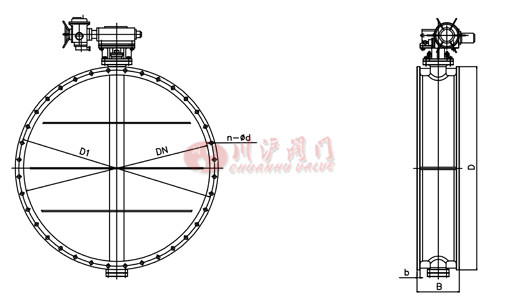

七、D941W電動通風蝶閥 結構圖

D941W電動通風蝶閥結構圖
八、D941W電動通風蝶閥 連接尺寸

DN D1 D B b n-d
DN200 280 320 140 14 8—18
DN250 335 375 140 14 12-18
DN300 395 440 170 14 12-22
DN400 495 540 190 16 16-22
DN500 600 645 190 18 16-22
DN600 705 755 210 20 20-26
DN700 810 860 210 20 24-26
DN800 860 900 210 20 24-30
DN900 1020 1075 250 20 24-30
DN1000 1120 1175 250 22 28-30
DN1200 1320 1375 250 24 32-30
DN1400 1520 1575 300 24 36-30
DN1500 1620 1675 300 24 40-30
DN1600 1730 1790 300 24 40-30
DN1800 1930 1990 300 24 44-30
DN2000 2130 2190 300 24 48-30
DN2200 2340 2405 300 24 52-33
DN2400 2540 2605 350 26 56-33
DN2500 2640 2705 350 26 56-33
DN2600 2740 2805 350 26 60-33
DN2800 2960 3030 350 30 64-34
DN3000 3160 3230 400 34 68-36

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
