D981X電動衛生級蝶閥
一、D981X電動衛生級蝶閥 產品概述
上海川滬閥門有限公司生產的D981X電動衛生級蝶閥,是由角行程的電動執行機構和衛生級蝶閥閥體組成,接入220V電壓即可控制閥門的開關,也可以接入控制模塊,輸入控制信號4-20mA或1-5V DC進行控制。電動衛生蝶閥采用標準電子拋光,光滑表面確保清潔,無介質積存區域,不會產生潛在的污染。快速拆裝閥,使閥門打開和維修快捷容易,使過程停機時間縮短。
特點:
1.設計新穎、合理、結構獨特,重量輕,啟閉迅速。
2.操力矩小,操作方便,省力靈巧。
3.可以任何位置安裝,維修方便。
4.密封材料耐老化、耐腐蝕,使用壽命長等特點。
適用場景:
電動衛生蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、 生化工業過程控制場合。

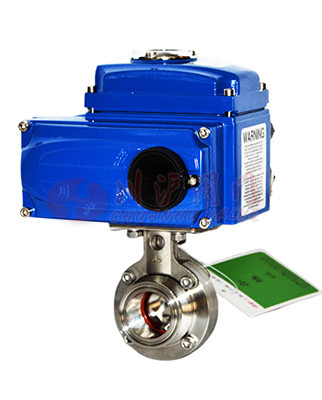

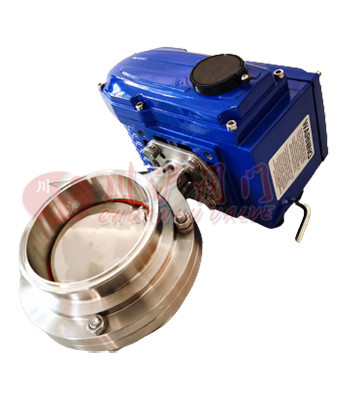

二、D981X電動衛生級蝶閥 產品圖片
D981X電動衛生級蝶閥 | D981X電動衛生級蝶閥 |
三、D981X電動衛生級蝶閥 零部件材料
名稱 | 材料 | ||
---|---|---|---|
左右閥體 | 304 | 316 | 316L |
蝶板 | 304 | 316 | 316L |
閥座 | 丁腈橡膠 | 食用橡膠 | 氟橡膠、硅橡膠 |
螺栓 | 304 | ||
螺栓 | 304 | ||
連接支架 | 304 | ||
連接器 | 304 |
四、D981X電動衛生級蝶閥 技術參數
公稱通徑DN | 50~800 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
動作范圍 | 0~90° | ||||||||||
允許壓差△P | 小于公稱壓力(1.6MPa) | ||||||||||
泄漏量Q | 按GB/T4213-92,為Kv值的10-4 | ||||||||||
環境溫度oC | -20~60oC | ||||||||||
基本誤差 | ±2.5% | ||||||||||
回差 | ±2.5% | ||||||||||
死區 | 1% | ||||||||||
可調范圍 | 250:1、350:1 | ||||||||||
配置執行機構 | 選配PSQ、HQ、361RS、CH等系列角行程電動執行機構 | ||||||||||
控制方式 | 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制) |
五、D981X電動衛生級蝶閥 執行器參數
執行器類別 | CH系列執行器參數 | HQ系列執行器參數 |
---|---|---|
電源電壓 | 標準:220V AC單相 可選:110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
輸出力矩 | 50N·M~2000N·M | 50N·M~3000N·M |
動作范圍 | 0~90° 0~360° | 0~90°、0°~270°可選 |
控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制) | |
動作時間 | 15秒/30秒/60秒 | 18S~112S |
保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
環境溫度 | -30°~60° | -20℃~+70℃ |
手動操作 | 同附帶手柄操作 | 機械離合機構,配手輪操作 |
機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
防護等級 | IP65 | IP65、IP67、可定制IP68 |
防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
驅動電機 | 8W/E | 鼠籠式異步電機 |
進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4" |
殼體材料 | 鋁合金 | 鋼,鋁合金,鋁青銅,聚碳酸脂 |
外涂層 | 干粉,環氧聚酯,具有超強防腐功能 | |
采用獨特的電制動線路,因而定位精度高,執行機構靈敏,啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
六、D981X電動衛生級蝶閥 性能規范
公稱通徑 | DN(mm) | 15~150 | ||
---|---|---|---|---|
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用溫度 | ≤80℃ | |||
適用介質 | 空氣、水、蒸氣、油品等 | |||
連接形式 | 快裝式、卡箍式、外螺紋、焊接式 |

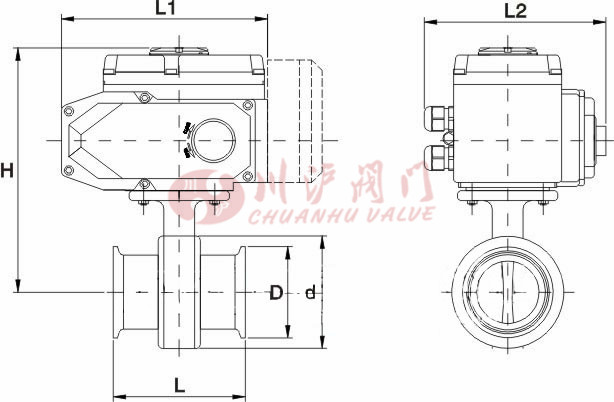

七、D981X電動衛生級蝶閥 結構圖
七、D981X電動衛生級蝶閥 連接尺寸
公稱通徑 [DN] |
尺寸[mm] | 執行器選配 | ||||||
---|---|---|---|---|---|---|---|---|
L | L1 | L2 | H | D | d | |||
20 | 66 | 165 | 150 | 224 | 50.5 | 77 | CHV-005 | CHQ-010 |
25 | 66 | 165 | 150 | 224 | 50.5 | 77 | CHV-005 | CHQ-010 |
32 | 66 | 165 | 150 | 224 | 50.5 | 77 | CHV-005 | CHQ-010 |
38 | 72 | 165 | 150 | 226 | 50.5 | 82 | CHV-005 | CHQ-010 |
51 | 76 | 165 | 150 | 235 | 64 | 100 | CHV-005 | CHQ-010 |
63 | 76 | 165 | 150 | 242 | 77.5 | 114 | CHV-005 | CHQ-005 |
76 | 76 | 165 | 150 | 249 | 91 | 128 | CHV-005 | CHQ-015 |
89 | 84 | 190 | 170 | 274 | 106 | 139 | CHV-010 | CHQ-015 |
102 | 90 | 190 | 170 | 280 | 119 | 155 | CHV-010 | CHQ-015 |
108 | 90 | 190 | 170 | 280 | 119 | 155 | CHV-010 | CHQ-015 |
注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。
