電動超薄球閥
產品展示>> 電動球閥>>電動超薄球閥
一、電動超薄球閥 產品概述

上海川滬閥門有限公司生產的電動超薄球閥，也稱為電動對夾球閥，由電動執行機構和超薄球閥閥體組成。接入220V電壓或者輸入4-20mA信號，即可控制閥門的運轉。
特點：
1.結構簡單、體積小、重量輕。
2.緊密可靠、密封性好。
3.操作方便，開閉迅速。
適用場景:
電動超薄球閥適用于在石油、化工、冶金、電站、輕工等領域，對油、水、氣及 紙漿或纖維狀流體進行自動調節或切斷控制。

二、電動超薄球閥 產品圖片

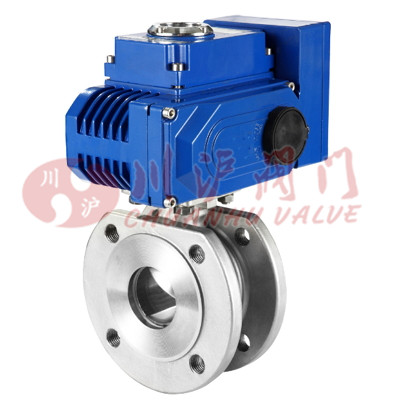

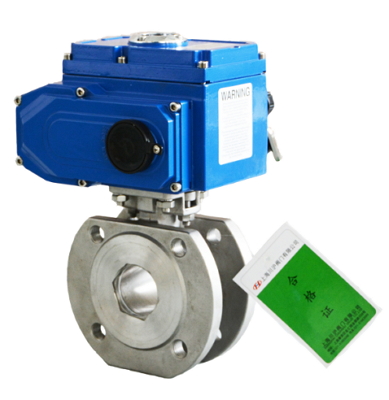

電動超薄球閥 電動超薄球閥
電動超薄球閥(配開關型執行器) 電動超薄球閥(配調節型執行器)
三、電動超薄球閥 零部件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
四、電動超薄球閥 技術參數

公稱通徑 DN10～150mm
公稱壓力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5
流量特性 快開特性
可調范圍 DN10-80 DN100-150
250:1 350:1
閥體形式 整體式鍛造、整體式鑄造
連接形式 超薄法蘭式、對夾式
閥芯形式 "O"型球形閥芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
基本誤差 ±1%
死區 ≤1%
回差 ≤1%
適用溫度 密封面
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
執行機構 可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構
五、電動超薄球閥 執行器參數

執行器類別 CH系列執行器參數 HQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
六、電動超薄球閥 性能規范

公稱通徑DN(mm) DN15-150
公稱壓力 PN(MPa) 1.6 2.5 4.0 6.4
試驗壓力 強度試驗 15.0 24.0 37.5 48.0
密封試驗 11.0 17.6 27.5 35.2
低壓氣密試驗 0.5～0.7
適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

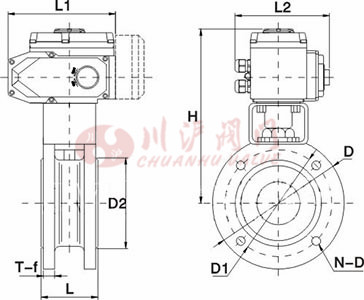

七、電動超薄球閥 結構圖

電動超薄球閥-圖紙
八、電動超薄球閥 連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑
DN		 連接尺寸mm 執行器選配
L L1 L2 H D D1 D2 T-f N-D
15 32 165 150 220 95 65 46 14-2 4-12 CHV-005 CHQ-010
20 38.5 165 150 230 105 75 56 14-2 4-12 CHV-005 CHQ-010
25 45 165 150 185 115 85 65 16-3 4-12 CHV-005 CHQ-010
32 55 165 150 195 140 100 76 16-3 4-16 CHV-010 CHQ-010
40 62 190 170 205 150 110 84 18-3 4-16 CHV-010 CHQ-020
50 72 190 170 210 165 125 99 20-3 4-16 CHV-010 CHQ-020
65 95 190 170 220 185 145 118 22-3 4-16 CHV-020 CHQ-010
80 120 270 220 270 200 160 132 24-3 8-16 CHV-040 CHQ-030
100 145 270 220 280 220 180 156 24-3 8-16 CHV-060 CHQ-040
125 200 270 220 295 250 210 184 26-3 8-16 CHV-080 CHQ-050
150 225 270 220 310 285 240 211 26-3 8-20 CHV-100 CHQ-060

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
