電動塑料法蘭球閥
產品展示>> 電動球閥>>電動塑料法蘭球閥
一、電動塑料法蘭球閥 產品概述

電動塑料法蘭球閥閥體材質有RPP、PVDF、PPH、ABS、UPVC、CPVC等塑料，連接方式為法蘭，方便和管道進行安裝，配有電動執行器，可以遠程實現開關（ON-OFF）或調節流量大?。?-20mA），多用于海水、純水、腐蝕性等介質中使用，重量輕，安裝方便，控制簡單，現在在環保設備、凈水設備上得到的廣泛的應用。

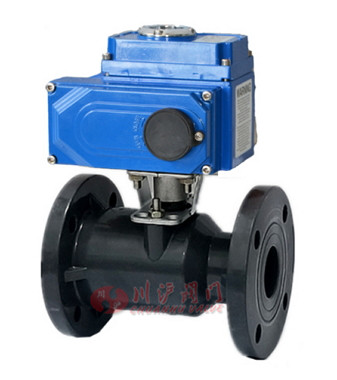

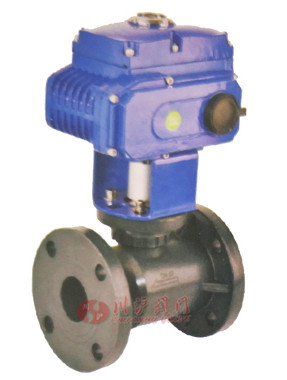

二、電動塑料法蘭球閥 產品圖片

電動塑料法蘭球閥 電動塑料法蘭球閥
電動塑料法蘭球閥 電動塑料法蘭球閥
三、電動塑料法蘭球閥 主要零部件材料

名稱 材質
閥體 RPP、PVDF、PPH、ABS、UPVC、CPVC
球芯 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封圈 PTFE、F4
內塞 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封 PTFE、F4
閥桿 RPP、PVDF、PPH、ABS、UPVC、CPVC
四、電動塑料法蘭球閥 執行器參數

執行器類別 CHV系列執行器參數 CHQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

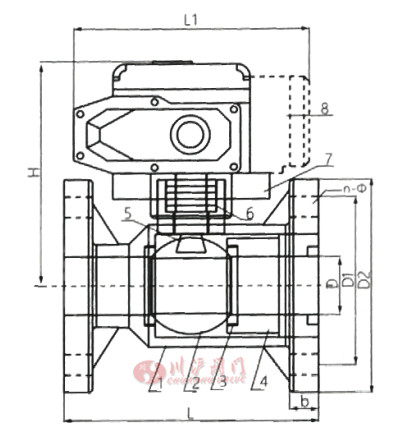

五、電動塑料法蘭球閥 結構圖

電動塑料法蘭球閥圖紙
六、電動塑料法蘭球閥 連接尺寸

公稱
通徑
DN
(mm)		 D2 D1 L L1 H D n-d 平臺中心距 閥桿尺寸 參考電動執行器
D1 J1S DIN ANSI 開關型 調節型
15 95 65 70 65 60 120 165 185 14 4-14 50/70 ￠12.2*9.7 05 05
20 105 75 75 75 70 120 165 190 16 4-14 50/70 ￠12.2*9.7
25 115 85 90 85 80 140 165 200 16 4-14 50/70 ￠15.2*12.5
32 135 100 95 100 90 145 165 206 16 4-18 70/89 ￠23.4*18
40 145 110 105 110 98 165 190 216 16 4-18 70/89 ￠23.4*18 10 10
50 160 125 120 125 120 180 190 225 18 4-18 70/89 ￠23.4*18
65 180 145 140 145 140 220 190 245 22 4-18 89/102 ￠25.1*19.7 16 16
80 195 160 150 160 152 250 190 255 25 8-18 89/102 ￠27*19.5
100 215 180 175 180 190 280 270 285 25 8-18 89/102 ￠30.8*23.8 20 20
125 245 210 210 210 216 320 270 310 30 8-18 102/125 22*22 40 40
150 280 240 240 240 240 360 270 330 30 8-23 102/125 22*22
200 335 295 290 295 298 400 270 360 35 8-23 125 22*22 60 60
250 395 350 355 350 362 500 270 410 38 12-23 125 22*22 100 100
300] 455 400 400 400 432 500 270 450 40 12-23 125 22*22 200 200

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-電動塑料法蘭球閥.PDF
