一、電動三通球閥 產品概述

上海川滬閥門有限公司生產的電動三通球閥，是由角行程的電動執行機構和三通球閥組成，用于實現管道介質的換向，控制管道中的介質合流和分流。
特點：
電動三通球閥具有結構緊湊，重量輕，密封性能好，維修方便等優點。
適用場景:
控制管道中的介質分流和合流。廣泛用于氣體、液體、蒸汽、油品等管道中。

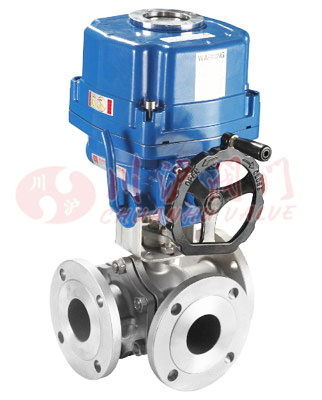

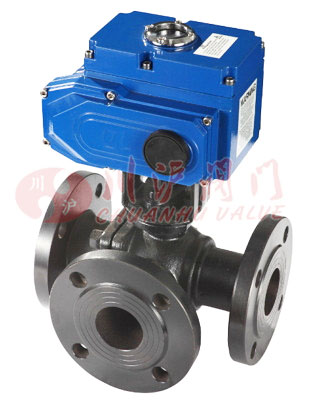

二、電動三通球閥 產品圖片

電動三通球閥	防爆型電動三通球閥

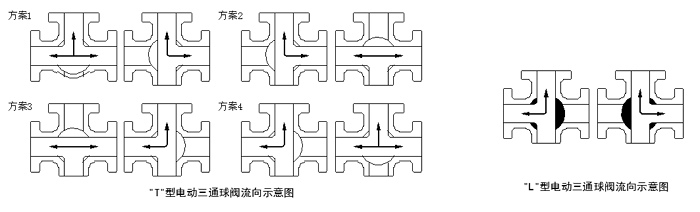

三、電動三通球閥 控制方式

四、電動三通球閥 零部件參數

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

五、電動三通球閥 技術參數

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
允許壓差(MPa)	≤公稱壓力
動作范圍	0～90°
閥體形式	二段分體式鑄造閥體
閥蓋形式	整體式
壓蓋型式	螺栓壓緊式
密封填料	聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接方式	法蘭式、螺紋式(適用于1/2"～2")
閥芯形式	三通球型閥芯
流量特性	近似快開特性
泄露量Q	軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%
配置執行器型號	CHR、3810R、DZW、HQ、PSQ電動執行機構
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

六、電動三通球閥 執行機構參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

七、電動三通球閥 性能規范

試驗標準	公稱壓力（Mpa）					壓力級			JIS(Mpa)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

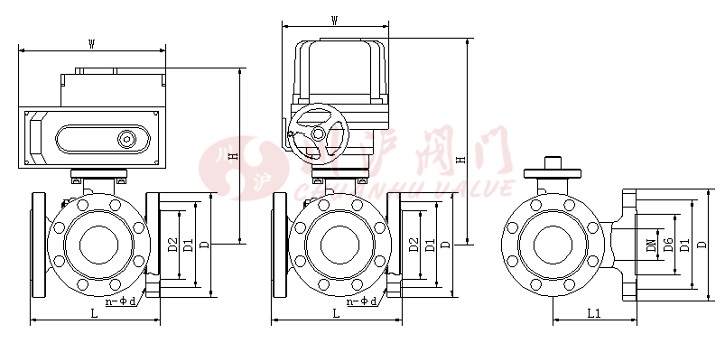

八、電動三通球閥 結構圖

九、電動三通球閥 連接尺寸

公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
L		150	160	180	200	220	240	260	280	320	380	440	550
L1		75	75	90	100	110	120	130	140	160	190	220	275
H	配CH	275	280	287	312	312	325	335	365	400	420	440	470
	配HQ	360	370	380	392	392	415	425	445	490	510	530	560
W		157	157	157	157	208	208	256	256	256	256	256	256
PN1.6MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340
D1		65	75	85	100	110	125	145	160	180	210	240	295
D2		46	56	65	76	84	99	118	132	156	184	211	266
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22
PN2.5MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360
D1		65	75	85	100	110	125	145	160	190	220	250	310
D2		46	56	65	76	84	99	118	132	156	184	211	274
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26
PN4.0MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	375
D1		65	75	85	100	110	125	145	160	190	220	250	320
D6		40	51	58	66	76	88	110	121	150	176	204	260
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-30
PN6.4MPa法蘭連接尺寸
D		105	130	140	155	170	180	205	215	250	295	345	415
D1		75	90	100	110	125	135	160	170	200	240	280	345
D6		40	51	58	66	76	88	110	121	150	176	204	260
n-φd		4-14	4-18	4-18	4-22	4-22	4-22	8-22	8-22	8-26	8-30	8-33	12-36

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
