電動偏心半球閥
產品展示>> 電動球閥>>電動偏心半球閥
一、電動偏心半球閥 產品概述

上海川滬閥門有限公司生產的電動偏心半球閥，是靠旋轉閥鏈來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
特點：
1.流體阻力小，其阻力系數與同長度的管段相等。
2.結構簡單、體積小、重量輕。
3.緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
適用場景:
電動偏心半球閥適用于污水處理、紙漿、氧化鋁、城市采暖供熱要標嚴緊的場合；適用于電廠、水力除渣或氣態輸送管道的控制。

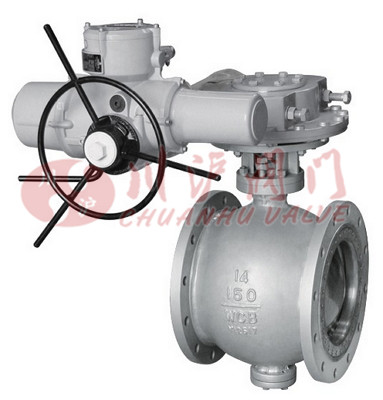

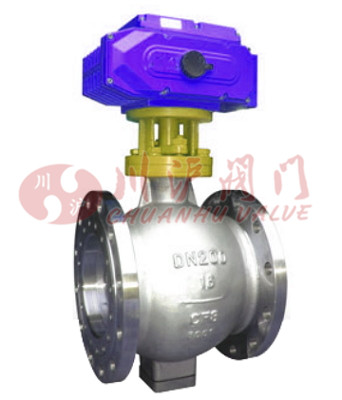

二、電動偏心半球閥 產品圖片

電動偏心半球閥 電動偏心半球閥
電動偏心半球閥 電動偏心半球閥
三、電動偏心半球閥 零部件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
四、電動偏心半球閥 技術參數

公稱通徑 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
額定流
量系數
KV		 全腔型 14 25 30 55 100 135 230 320 500 850 1300 1750
60%腔型 - - - - - - - - 300 510 780 1050
40%腔型 6 10 12 20 40 54 92 128 200 340 520 700
允許壓差(MPa) ≤公稱壓力
閥體形式 整體鑄造球形體
閥芯形式 偏心旋轉閥芯(帶導流翼)
流量特性 近似等百分比
動作范圍 全開60°
泄露量Q 軟密封VI級、硬密封IV級，符合ANSI B16.104標準
基本誤差 ±1%
回差 ±1%
死區 ≤1%
可調范圍 全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1)
配置執行機構 可配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
五、電動偏心半球閥 執行器參數

執行器類別 CH系列執行器參數 HQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
六、電動偏心半球閥 性能規范

公稱壓力MPa 1.0 1.6 2.5 4.0
強度試驗MPa 1.5 2.4 3.8 6.0
密封試驗MPa 1.1 1.8 2.8 4.5
適用溫度℃ ≤425℃ 、≤325℃常溫
主要材質 鑄鋼、不銹鋼
適用介質 煤粉、煤灰、含塵、氣體
法蘭標準 JB/T82.1-94
閥門結構長度標準 GB12221-89

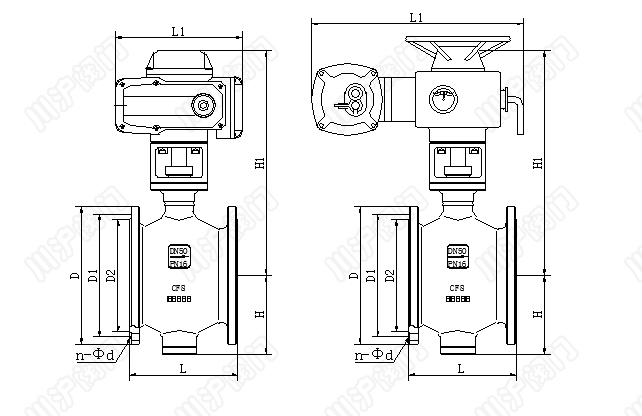

七、電動偏心半球閥 結構圖

電動偏心半球閥圖紙
八、電動偏心半球閥 連接尺寸

公稱通徑DN L L1 D D1 D2 b n-Φd H H1
PN0.6MPa (6bar)
32 180 357 120 90 69 16 4-14 65 450
40 200 357 130 100 78 16 4-14 75 460
50 250 357 140 110 88 16 4-14 90 480
65 270 357 160 130 108 16 4-14 105 500
80 280 367 190 150 124 18 4-18 120 520
100 300 367 210 170 144 18 4-18 135 630
125 325 367 240 200 174 18 8-18 155 650
150 350 367 265 225 199 20 8-18 175 680
200 400 555 320 280 254 22 8-18 210 770
250 533 555 375 335 309 24 12-18 260 820
300 610 691 440 395 363 24 12-22 300 840
350 686 733 490 445 413 24 12-22 340 1090
400 838 733 540 495 463 24 16-22 400 1205
450 864 938 595 550 518 24 16-22 430 1220
500 914 938 645 600 568 26 20-22 455 1270
600 1067 1066 755 705 667 30 20-26 560 1400
700 1250 1066 860 810 772 26 24-26 630 1460
800 1370 1191 975 920 878 26 24-30 690 1520
900 1490 1191 1075 1020 978 26 24-30 770 1580
1000 1680 1255 1175 1120 1078 26 28-30 880 1830
1200 1750 1255 1405 1340 1295 28 32-33 970 1910
1400 1880 1255 1630 1560 1510 32 36-36 1095 2020
PN1.0MPa (10bar)
32 180 357 140 100 76 18 4-18 65 450
40 200 357 150 110 84 18 4-18 75 460
50 250 357 165 125 99 20 4-18 90 480
65 270 357 185 145 118 20 4-18 105 500
80 280 367 200 160 132 20 8-18 120 520
100 300 367 220 180 156 22 8-18 135 630
125 325 367 250 210 184 22 8-18 155 650
150 350 367 285 240 211 24 8-22 175 680
200 400 555 340 295 266 24 8-22 210 770
250 533 555 395 350 319 26 12-22 260 820
300 610 691 445 400 370 26 12-22 300 840
350 686 733 505 460 429 26 16-22 340 1090
400 838 733 565 515 480 26 16-26 400 1205
450 864 938 615 565 530 28 20-26 430 1220
500 914 938 670 620 582 28 20-26 455 1270
600 1067 1066 780 725 682 34 20-30 560 1400
700 1250 1066 895 840 794 34 24-30 630 1460
800 1370 1191 1015 950 901 36 24-33 690 1520
900 1490 1191 1115 1050 1001 38 28-33 770 1580
1000 1680 1255 1230 1160 1112 38 28-36 880 1830
1200 1750 1255 1455 1380 1328 44 32-39 970 1910
1400 1880 1255 16754 1590 1530 48 36-42 1095 2020
PN1.6MPa (16bar)
32 180 357 140 100 76 18 4-18 65 450
40 200 357 150 110 84 18 4-18 75 460
50 250 357 165 125 99 20 4-18 90 480
65 270 357 185 145 118 20 4-18 105 500
80 280 367 200 160 132 20 8-18 120 520
100 300 367 220 180 156 22 8-18 135 630
125 325 367 250 210 184 22 8-18 155 650
150 350 367 285 240 211 24 8-22 175 680
200 400 555 340 295 266 24 12-22 210 770
250 533 555 405 355 319 26 12-26 260 820
300 610 691 460 410 370 28 12-26 300 840
350 686 733 520 470 429 30 16-26 340 1090
400 838 733 580 525 480 32 16-30 400 1205
450 864 938 640 585 548 40 20-30 4, 30 1220
500 914 938 715 650 609 44 20-33 455 1270
600 1067 1066 840 770 720 54 20-36 560 1400
700 1250 1066 910 840 794 40 24-36 630 1460
800 1370 1191 1025 950 901 42 24-39 690 1520
900 1490 1191 1125 1050 1001 44 28-39 770 1580
1000 1680 1255 1255 1170 1112 46 28-42 880 1830
PN2.5MPa (25bar)
32 180 357 140 100 76 18 4-18 65 450
40 200 357 150 110 84 18 4-18 75 460
50 250 357 165 125 99 20 4-18 90 480
65 290 357 185 145 118 22 8-18 105 500
80 310 367 200 160 132 24 8-18 120 520
100 350 367 235 190 156 24 8-22 135 630
125 381 555 270 220 184 26 8-26 155 650
150 403 555 300 250 211 28 8-26 175 680
200 419 555 360 310 274 30 12-26 210 770
250 568 691 425 370 330 32 12-30 260 880
300 648 705 485 430 389 34 16-30 300 980
350 762 733 555 490 448 38 16-33 340 1090
400 838 938 620 550 503 40 16-36 400 1165
450 914 938 670 600 548 46 20-36 430 1220
500 991 938 730 660 609 48 20-36 455 1270
600 1143 1066 845 770 720 58 20-39 560 1400

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
