電動襯氟球閥
產品展示>> 電動球閥>>電動襯氟球閥
一、電動襯氟球閥 產品概述

電動襯氟球閥（耐腐蝕電動球閥）采用全氟塑料襯里工藝，具有可靠的耐腐蝕性和密封性，適用于任何強腐蝕性化學介質中作開關或調節之用。由于電動襯氟球閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟，可用于各種酸、堿、鹽類等強腐蝕性介質中。
特點：
1.閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，具有可靠的耐腐蝕性和密封性。
2.體積小，重量輕，結構簡單，安裝維修方便。
3.流阻小，流通能力大。
適用場景:
適用于強酸、強堿等腐蝕性介質。

二、電動襯氟球閥 產品圖片

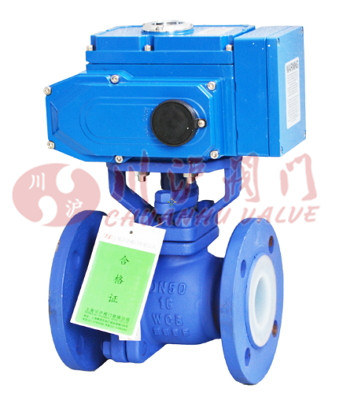

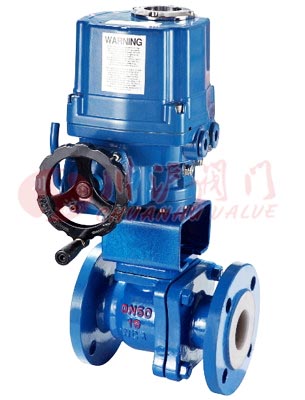

電動襯氟球閥 防爆型電動襯氟球閥
電動襯氟球閥 防爆型電動襯氟球閥
三、電動襯氟球閥 零部件參數

零件名稱 材料名稱
閥體、閥蓋 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46
球體 2Cr13+氮化處理+46 304+46 316+46 316L+46
閥桿 2Cr13+46 304+46 316+46 316L+46
閥座密封圈 PTFE、碳素纖維＋PTFE
密封填料 聚四氟乙烯填料
四、電動襯氟球閥 技術參數

公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300
公稱壓力(MPa) PN1.0、1.6MPa
泄漏量 軟密封：零泄漏
閥體形式 兩段式閥體(浮動球體) 兩段式閥體(固定球體)
閥芯形式 "O"型球形閥芯
密封填料 聚四氟乙烯(PTFE)
連接形式 法蘭
可調范圍 DN15-65 DN80-300
250:1 350:1
基本誤差 ±1%
死區 ≤1%
回差 ≤1%
適用溫度 密封面
PTFE≤180℃
配置執行機構 可配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
五、電動襯氟球閥 執行機構參數

執行器類別 CH系列執行器參數 HQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
六、電動襯氟球閥 結構圖

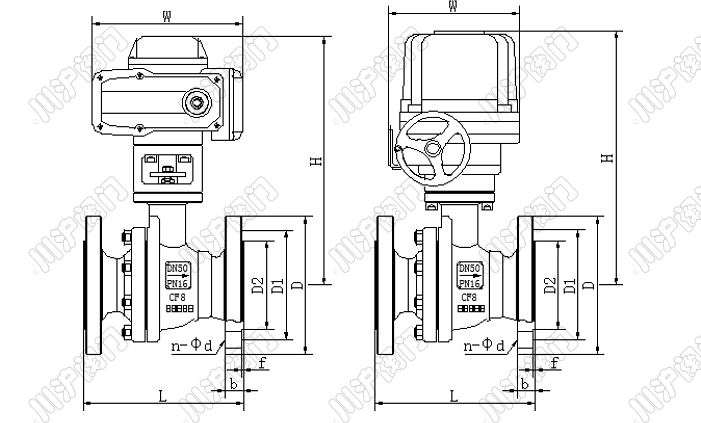

電動襯氟球閥結構圖
七、電動襯氟球閥 連接尺寸

公稱通徑     主要尺寸
DN NPS L D D1 D2 f b n-d
mm inch PN1.0MPa
15 1/2 140 95 65 45 3 16 4-14
20 3/4 140 105 75 55 3 18 4-14
25 1 150 115 85 65 3 18 4-14
32 1-1/4 165 140 100 75 3 18 4-18
40 1-1/2 180 150 110 85 3 18 4-18
50 2 200 165 125 100 3 18 4-18
65 2-1/2 220 185 145 120 3 18 4-18
80 3 250 200 160 135 3 20 8-18
100 4 280 220 180 155 3 20 8-18
125 5 320 250 210 185 4 22 8-18
150 6 360 285 240 210 4 22 8-22
200 8 400 340 295 265 4 24 8-22
250 10 450 395 350 320 5 26 12-22
300 12 610 445 400 370 5 26 12-22
PN1.6MPa
15 1/2 140 95 65 45 3 16 4-14
20 3/4 140 105 75 55 3 18 4-14
25 1 150 115 85 65 3 18 4-14
32 1-1/4 165 140 100 75 3 18 4-18
40 1-1/2 180 150 110 85 3 18 4-18
50 2 200 165 125 100 3 18 4-18
65 2-1/2 220 185 145 120 3 18 4-18
80 3 250 200 160 135 3 20 8-18
100 4 280 220 180 155 3 20 8-18
125 5 320 250 210 185 4 22 8-18
150 6 360 285 240 210 4 22 8-22
200 8 400 340 295 265 4 24 12-22
250 10 450 405 355 320 5 26 12-26
300 12 610 460 410 370 5 28 12-26
公稱通徑     主要尺寸
DN NPS L D D1 D2 f b n-d
mm inch PN2.5MPa
15 1/2 140 95 65 45 3 16 4-14
20 3/4 140 105 75 55 3 18 4-14
25 1 150 115 85 65 3 18 4-14
32 1-1/4 165 140 100 75 3 18 4-18
40 1-1/2 180 150 110 85 3 18 4-18
50 2 200 165 125 100 3 20 4-18
65 2-1/2 220 185 145 120 3 22 8-18
80 3 250 200 160 135 3 24 8-18
100 4 280 235 190 155 3 24 8-22
125 5 320 270 220 185 4 26 8-26
150 6 360 300 250 210 4 28 8-26
200 8 400 360 310 275 4 30 12-26
250 10 450 425 370 330 5 32 12-30
300 12 610 485 430 390 5 34 16-30
class 150
15 1/2 108 89 60.5 35 3 15 4-15
20 3/4 117 98 70 43 3 15 4-15
25 1 127 108 79.5 51 3 15 4-15
32 1-1/4 140 117 89 64 3 15 4-15
40 1-1/2 165 127 98.5 73 3 16 4-15
50 2 178 152 120.5 92 3 17 4-19
65 2-1/2 190 178 139.5 105 3 19 4-19
80 3 203 190 152.5 127 3 20 4-19
100 4 229 229 190.5 157 3 24 8-19
125 5 356 254 216 186 4 25 8-22
150 6 394 279 241.5 216 4 27 8-22
200 8 457 343 298.5 270 4 30 8-22
250 10 533 406 362 324 5 32 12-25
300 12 610 483 432 381 5 34 12-25

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
