電動V型球閥
產品展示>> 電動球閥>>電動V型球閥
一、電動V型球閥 產品概述

上海川滬閥門有限公司生產的電動V型球閥，是有電動執行器和V型球閥閥體組成，V型閥采用金屬硬密封結構，V型閥芯及金屬閥座在回轉過程中，球芯的V型缺口與閥座做比例流量調節，并且密封面緊密配合，V型口具有強大切斷介質、雜質的功能，避免閥門卡死現象發生，并具有自潔功能。
特點：
1.流體切斷和流通。
2.密封性可靠，流通性能好，流阻小，裝卸方便。
3.采用直連方式，具有連線簡單，結構緊湊，動作穩定。
適用場景:
特別適用于介質是粘稠、含顆粒、纖維性質的場合，目前該電動V型球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

二、電動V型球閥 產品圖片

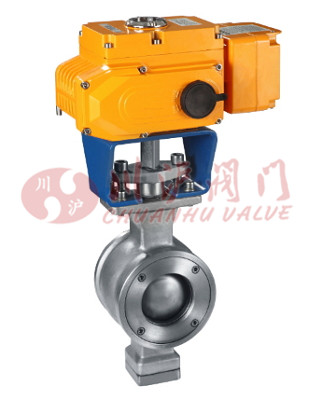

電動對夾式V型球閥 電動法蘭式V型球閥
電動對夾式V型球閥 電動法蘭式V型球閥
三、電動V型球閥 零部件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
四、電動V型球閥 技術參數

公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
額定流量系數Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公稱壓力 PN1.6、2.5、4.0、6.4MPa
強度試驗 2.4～9.6MPa
密封試驗 1.76～7.0MPa
流量特性 近似等百分比、直線特性
閥板轉角（度） 0°～至90°（可調）
允許泄漏量等級 軟密封：零泄露
硬密封：≤額定Cv×0.001%		 軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度） 8.5～30 36～60
可調節比 250:1 300:1
基本誤差 全行程的≤±2%
回差 全行程的≤±2%
死區 全行程的≤0.8%
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
五、電動V型球閥 執行器參數

執行器類別 CH系列執行器參數 HQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
六、電動V型球閥 性能規范

試驗標準 公稱壓力（Mpa） 壓力級（class） JIS(Mpa)
試驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5～0.7
七、電動V型球閥 結構圖

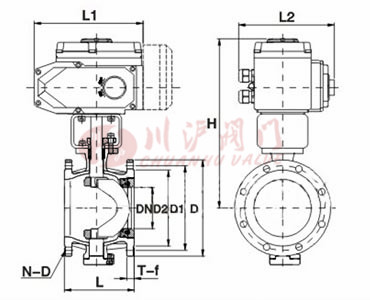

電動V型球閥結構圖
八、電動V型球閥 連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑
DN		 連接尺寸mm 執行器選配
L L1 L2 H D D1 D2 T N-D
25 102 165 150 245 115 85 65 14 4-18 CHV-005 CHQ-010
32 102 165 150 255 135 100 78 16 4-18 CHV-010 CHQ-010
40 114 165 150 260 145 110 85 16 4-18 CHV-020 CHQ-015
50 124 165 150 270 160 125 100 16 4-18 CHV-020 CHQ-020
65 145 190 170 300 180 145 120 18 4-18 CHV-040 CHQ-030
80 165 190 170 305 195 160 125 20 8-18 CHV-060 CHQ-030
100 194 190 170 315 215 180 155 20 8-18 CHV-080 CHQ-040
125 213 270 220 370 245 210 185 22 8-18 CHV-100 CHQ-050
150 229 270 220 390 280 240 210 24 8-23 CHV-120 CHQ-060
200 243 270 220 415 335 295 265 26 12-23 CHV-140 CHQ-080
250 279 270 220 465 405 355 320 30 12-25 CHV-160 CHQ-090
300 338 270 220 490 460 410 375 30 12-25 CHV-100 CHQ-100
九、電動V型球閥 制造標準

設計與制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸 JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗 JB/T 9092、API 598、GB/T13927

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
