電動塑料PP球閥
產品展示>> 電動球閥>>電動塑料PP球閥
一、電動塑料PP球閥 產品概述

上海川滬閥門有限公司生產的電動塑料PP球閥有國標雙由令連接和法蘭連接2種形式，可以方便的在塑料管道上安裝。電動塑料球閥的材質有PVC、UPVC、RPP、PPH等不同的塑料材質，可以廣泛的應用在常溫、腐蝕或者衛生級項目中。
型號：
CHQ911F
特點：
1、外型結構緊湊美觀。
2、本體重量輕容易安裝。
3、耐腐蝕性強，應用范圍廣。
適用場景:
電動塑料PP球閥廣泛應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業

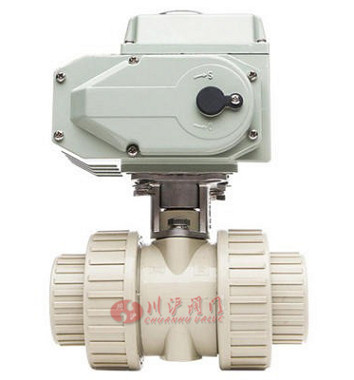

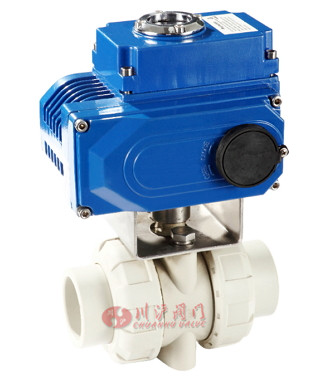

二、電動塑料PP球閥 產品圖片

電動塑料PP球閥 電動塑料PP球閥
電動塑料PP球閥 電動塑料PP球閥
三、電動塑料PP球閥 主要技術參數

公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100
公稱壓力(MPa) PN1.0-1.6MPa
連接方式 法蘭、螺紋、由令
閥體結構 一體、三通L、三通T
閥體材質 UPVC、CPVC、PP
閥芯材質 UPVC、CPVC、PP
密封材質 PTFE
適用溫度 0～+60℃
適用介質 PVC兼容的食品工業化學溶劑
配置執行機構 可配CHQ、CHV等系列角行程電動執行機構
控制方式 開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
四、電動塑料PP球閥 執行器參數

執行器類別 CHV系列執行器參數 CHQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

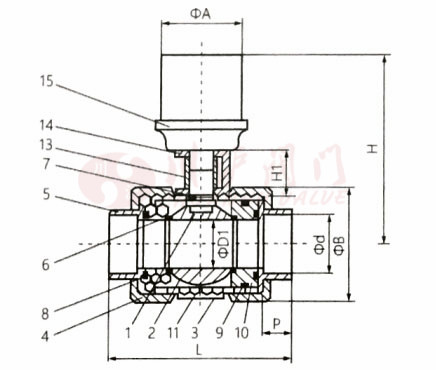

五、電動塑料PP球閥 結構圖

電動塑料PP球閥圖紙
六、電動塑料PP球閥 連接尺寸

公稱通徑 D D1 D2 L H H1 T n-O 支架中心孔距 軸尺寸 配電動執行器
DN(mm) 承插 絲口 法蘭 開關型 調節型
15 20 65 95 112 112 164 155 40 14 4-14 36/55 9*9 CHV-05 CHV-05
20 25 75 105 130 130 182 160 40 16 4-14 36/50 9*9
25 32 85 115 144 144 210 165 41 16 4-14 36/50 11*11
32 40 100 135 168 168 233 190 43 16 4-18 50/70 11*11
40 50 110 145 173 173 247 200 43 16 4-18 50/70 11*11
50 63 125 160 204 204 290 225 47 18 4-18 50/70 11*11
65 75 '145 180 275 275 370 280 50 22 4-18 70 14*14 CHV-10 CHV-10
80 90 160 195 300 300 415 310 60 25 8-18 70 14*14
100 110 180 215 330 ! 330 460 370 78 25 8-18 70 17*17

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-電動塑料PP球閥.PDF
