電動真空球閥
產品展示>> 電動球閥>>電動真空球閥
一、電動真空球閥 產品概述

上海川滬閥門有限公司生產的電動真空球閥，是適用于真空系統中接通或切斷管路的介質流。該閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或中間位置的控制。
特點：
1.閥門為直通式，靠球面密封，既能用在真空狀態下，也能在低壓狀態下使用。
2.耐高溫、耐磨、耐油、耐腐蝕、使用壽命長。
3.具有連線簡單，結構緊湊，動作穩定。
適用場景:
適用的工作介質為帶酸、堿性的氣體或液體。適用的介質溫度：標準密封件-25～+120度 耐高溫密封件-25～+230度。

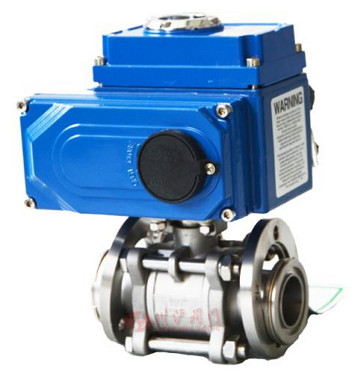

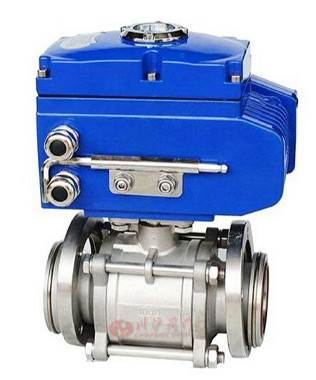

二、電動真空球閥 產品圖片

電動真空球閥 電動真空球閥
電動真空球閥 電動真空球閥
三、電動真空球閥 零部件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
四、電動真空球閥 執行器參數

執行器類別 CH系列執行器參數 HQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

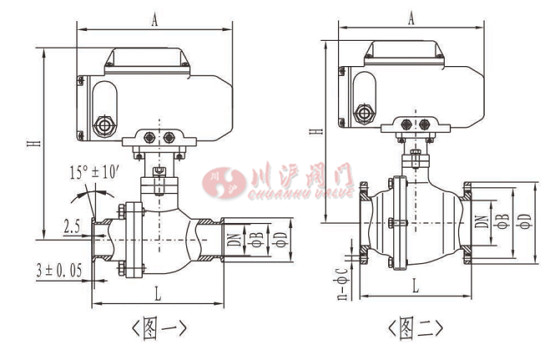

五、電動真空球閥 結構圖

電動真空球閥結構圖
八、電動真空球閥 連接尺寸

（圖一）快卸法蘭（KF）連接及外形尺寸（GB4982）

型號 通徑
(DN)		 ΦD ΦB H L A
GUD-10/KF 10 30 12.2 185 92 166
GUD-16/KF 16 30 17.2 186 100
GUD-25/KF 25 40 26.2 201 114
GUD-40/KF 40 55 41,2 277 165 196
GUD-50/KF 50 75 52.2 286 175

（圖二）活套法蘭連接及外形尺寸（GB/T6070）

型號 通徑
(DN)		 ΦD ΦB H L A n-ΦC
GUD-10 10 55 40 185 92 166 4-6.5
GUD-16 16 60 45 186 100
GUD-20 20 65 50 200 114
GUD-25 25 70 55 201 114
GUD-32 32 90 70 219 140 4-9
GUD-40 40 100 80 277 165 196
GUD-50 50 110 90 286 175
GUD-63 63 130 110 310 186
GUD-80 80 145 125 320 198 8-9
GUD-100 100 165 145 387 220 255
GUD-125 125 200 175 415 266 8-11
GUD-1B0 150 225 200 435 296
GUD-200 200 285 260 512 390 310 12-12

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
