一、電動內螺紋球閥 產品概述

上海川滬閥門有限公司生產的電動內螺紋球閥，是由角行程的電動執行機構和球閥組成，適用于兩位切斷和調節的場合。內螺紋電動球閥閥體與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。
特點：
1.動作時間快，輸出穩定，可靠性高。
2.結構簡單、體積小、重量輕。
3.配套簡單，流通能力大。
適用場景:
電動內螺紋球閥特別適合于介質是粘稠，含顆粒，纖維性質的場合。廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制場合。

二、電動內螺紋球閥 產品圖片

電動內螺紋球閥 電動內螺紋球閥

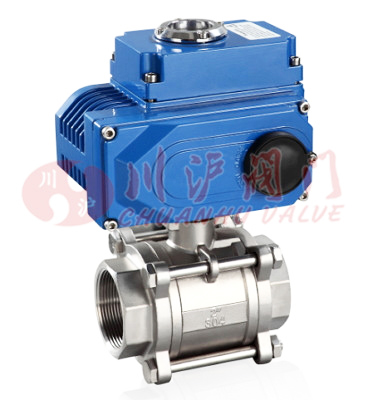

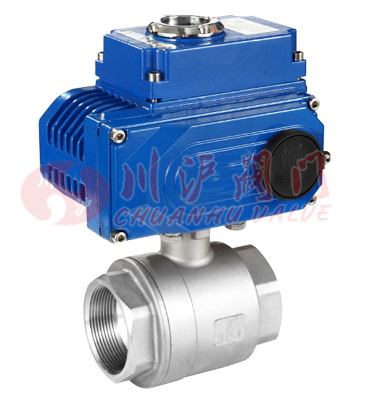

電動內螺紋球閥(三片式內螺紋連接) 電動內螺紋球閥(二片式內螺紋連接)
三、電動內螺紋球閥 零部件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
四、電動內螺紋球閥 技術參數

公稱通徑DN(mm) 10 15 20 25 32 40 50 65 80 100
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa
閥體形式 三片式精鑄閥體、二片是精鑄閥體
連接形式 螺紋式、焊接式
閥芯形式 "O"型球形閥芯
流量特性 近似快開型
動作范圍 0～90°
泄露量Q 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
基本誤差 ±1%
回差 ±1%
死區 ≤1%(可調)
可調范圍 250：1
配置執行機構 可配HQ、CH等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
五、電動內螺紋球閥 執行器參數

執行器類別 CH系列執行器參數 HQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
六、電動內螺紋球閥 性能規范

試驗壓力(Mpa) 公稱壓力(Mpa) 壓力級 JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5～0.7
七、電動內螺紋球閥 結構圖

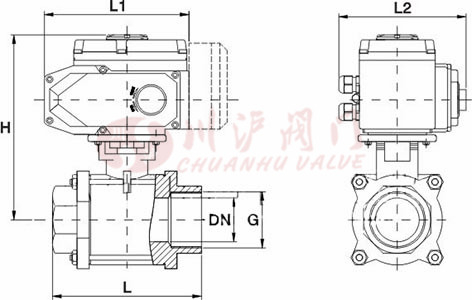

電動內螺紋球閥圖紙
八、電動內螺紋球閥 連接尺寸

主要外形尺寸-PN16~64（16~64bar）
公稱通徑
DN		 尺寸mm 執行器選配
L L1 L2 H G
10 63 165 150 215 1/4 CHV-005 CHQ-010
12 63 165 150 218 3/8 CHV-005 CHQ-010
15 65 165 150 223 1/2 CHV-005 CHQ-010
20 75 165 150 230 3/4 CHV-005 CHQ-010
25 82 165 150 190 1 CHV-010 CHQ-010
32 96 165 150 195 11/4 CHV-010 CHQ-010
40 105 190 170 210 11/2 CHV-020 CHQ-015
50 126 190 170 220 2 CHV-020 CHQ-015
65 166 190 170 235 21/2 CHV-040 CHQ-020
80 192 270 220 280 3 CHV-060 CHQ-030
100 252 270 220 295 4 CHV-080 CHQ-040

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-電動內螺紋球閥.PDF
