三片式電動卡箍球閥
產品展示>> 電動球閥>>三片式電動卡箍球閥
一、三片式電動卡箍球閥 產品概述

上海川滬閥門有限公司生產的三片式電動卡箍球閥由三段閥體，中間配用螺栓鎖定而成。閥球轉動90度，就能完全開啟或關閉閥門。通常制作高壓球閥使用。用于截斷或接通管路中的介質，閥座采用彈性密封結構，啟閉輕松密封可靠。可以靈活的控制閥門開關（配開關型電動執行機構）和調節流量大?。ㄅ湔{(diào)節型電動執行機構）。
型號：
CHQ981F、CHQ981PPL、CHQ981N
特點：
1、卡箍連接拆裝方便、適用需要經常清潔的工況下。
2、安裝簡便，能以任意方向安裝于管道中的任意部位。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
適用場景:
三片式電動卡箍球閥廣泛適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

二、三片式電動卡箍球閥 產品圖片

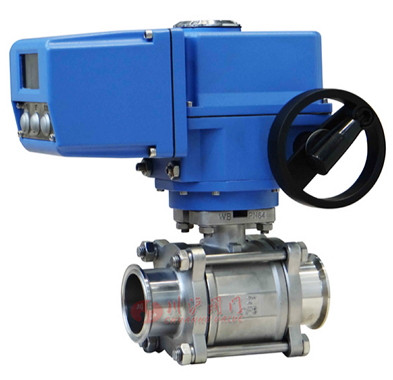

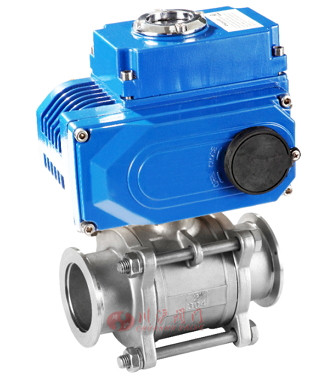

三片式電動卡箍球閥 三片式電動卡箍球閥
三片式電動卡箍球閥 三片式電動卡箍球閥
三、三片式電動卡箍球閥 主要零部件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
四、三片式電動卡箍球閥 技術參數

公稱通徑 15～100mm
公稱壓力 PN1.6、2.5、4.0MPa
閥體材質 碳鋼、304、316、316L
球體材質 304/316/316L不銹鋼
閥桿材質 304/316/316L不銹鋼
閥座密封 PTFE
溫   度 PTFE≤150℃
連接型式 卡箍式、快裝式
適用介質 水、氣體、油品等
特   點 密封好、使用壽命長
五、三片式電動卡箍球閥 執行器參數

執行器類別 CHV系列執行器參數 CHQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
六、三片式電動卡箍球閥 結構圖

三片式電動卡箍球閥圖紙
七、三片式電動卡箍球閥 連接尺寸

公稱通徑DN L T1 T2 φd φS φD H1 H A B C D E F G J
DN15 1/2" 99 ■ 3.63 15 50.4 25 42 168 89 72 45 206 114 57 82 125
DN20 3/4" 104 ■ 3.63 20 50.4 25 48.5 168 89 72 45 206 114 57 82 125
DN25 1" 119 28.5 4.75 25 43.6 50.4 58.5 168 89 72 45 206 114 57 82 125
DN32 1-1/4" 126 28.5 ■ 32 43.6 50.4 63 175 89 72 45 206 114 57 82 125
DN40 1-1/2" 144 28.5 ■ 38 43.6 50.4 71 183 89 72 45 206 114 57 82 125
DN50 2" 156 28.5 ■ 50 56.3 63.9 78 188 89 72 45 206 114 57 82 125
DN65 2-1/2" 190 28.5 ■ 65 70.6 77.4 100 199 89 72 45 206 114 57 82 125
DN85 3" 220 28.5 ■ 76 83.3 90.0 109 210 89 72 45 206 114 57 82 125
DN100 4" 270 28.5 ■ 100 110.3 118.9 140 268 152 116 45 313 114 67 117 167

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
