一、大通徑氣動固定球閥 產品概述

上海川滬閥門有限公司生產的大通徑氣動固定球閥是固定式球閥和大扭力AW型氣動執行器的組合。AW型氣動執行器輸出推力比AT型氣缸輸出推力大，缺點是占用空間大，可以在一些大通徑管道上來使用，如石油、石化管道輸送場合。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大?。ㄅ溟y門定位器）。
型號：CHQ647F、CHQ647PPL、CHQ647H
特點：
1.閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方向。
2.固定球閥的樞軸結構保證了準確的球體位置。
3.標準閥座采用彈簧結構，將閥蓋推向球體，保證了良好的低壓密封性能。
4.固定球閥閥前、閥后閥座都能密封， 即所謂雙向密封特性，
5.利用自帶的排放閥，閥體中腔可向外排放。
6.樞軸采用防吹出保護結構，低摩擦系數的軸承等。
7.具有性能優異，可靠性高，用途廣泛，價格合理等優點。
適用場景:
大通徑氣動固定球閥在石油、天燃?xì)?、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。

二、大通徑氣動固定球閥 產品圖片

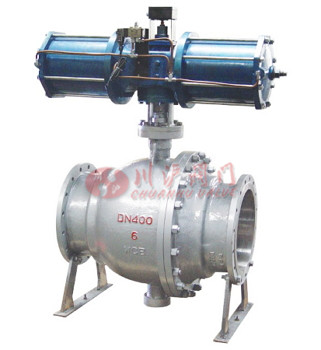

大通徑氣動固定球閥 大通徑氣動固定球閥

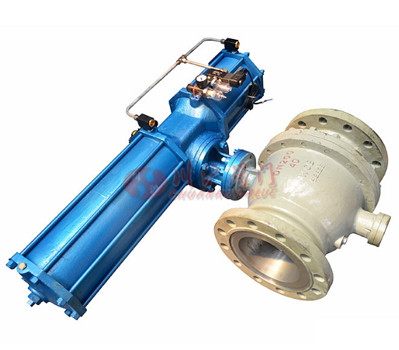

大通徑氣動固定球閥（配AW型雙作用氣缸） 大通徑氣動固定球閥（配AW型單作用氣缸）
三、大通徑氣動固定球閥 技術參數

閥體 閥桿 閥球 密封面 墊片 填料 工作溫度 適用介質
WCB 1Cr13 1Cr13

1Cr13

司太立合金

本體材料

柔性石墨

不銹鋼加柔性石墨

08軟鋼

F304 F316

柔性石墨

石墨

 -29-425℃ 水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部分酸、堿
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L
四、大通徑氣動固定球閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

五、大通徑氣動固定球閥 性能規范

設計標準 GB/T12237
結構長度 GB/T12221
連接法蘭 GB/T911、\JB/T79
試驗和檢驗 GB/T13927 、 JB/T9092
六、大通徑氣動固定球閥 結構圖

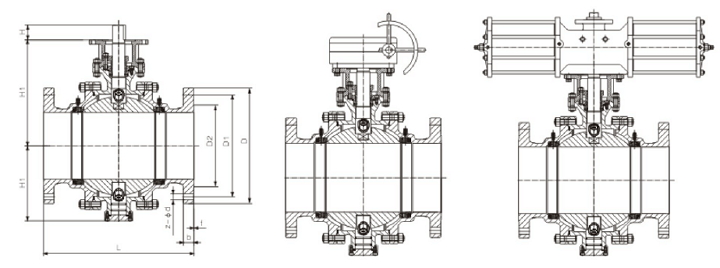

大通徑氣動固定球閥結構圖
七、大通徑氣動固定球閥 連接尺寸

DN(mm) L D D1 D2 B F Z-d H H1 H2
50 203 165 125 102 18 3 4-18 20 96 92
65 222 185 145 122 18 3 8-18 25 125 105
80 241 200 160 138 20 3 8-18 25 150 120
100 305 220 180 158 20 3 8-18 30 200 160
125 356 250 210 188 22 3 8-18 40 220 200
150 394 285 240 212 22 3 8-22 45 245 210
200 457 340 295 268 24 3 12-22 50 280 224
250 533 405 355 320 26 3 12-26 60 320 278
300 610 460 410 378 28 4 16-26 70 337 306
350 686 520 470 438 30 4 16-30 75 374 334
400 762 580 525 490 32 4 20-30 75 408 358
450 864 640 585 550 40 4 20-33 80 439 390
500 914 715 650 610 44 4 20-36 90 492 434
600 1067 840 770 725 54 5 24-36 105 588 523
700 1245 910 840 795 58 5 24-39 115 644 658
800 1372 1025 910 900 62 5 28-39 125 742 746
900 1524 1125 1025 1000 64 5 28-39 140 812 807
1000 1753 1255 1125 1115 68 5 28-42 150 900 898
1200 2134 1485 1485 1330 78 5 32-48 170 1097 1066
1400 2388 1685 1685 1530 84 5 36-48 200 1302 1253

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-大通徑氣動固定球閥.PDF
