氣動Y型三通球閥
產品展示>> 氣動球閥>>氣動Y型三通球閥
一、氣動Y型三通球閥 產品概述

上海川滬閥門有限公司生產的氣動Y型三通球閥，三通Y型球閥有相互成120°、135°二種閥體結構形式，Y型三通球閥流道平坦、流體阻力小，流通能力強。切換時介質無滯留，不會造成二次污染。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大?。ㄅ溟y門定位器）。
型號：CHQ642F、CHQ642PPL、CHQ642H
特點：
1.流道形成120度切換，流道平坦、阻力小、流通能力強
2.介質無滯留
3.軟密封高溫度250度
4.硬密封高425度
5.泄漏量：零泄漏
適用場景:
氣動Y型三通球閥適用于粉體、水、氣體等介質切換方向。

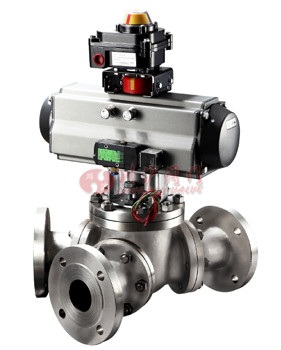

二、氣動Y型三通球閥 產品圖片

氣動Y型三通球閥
氣動Y型三通球閥
三、氣動Y型三通球閥 技術參數

公稱通徑 DN50~DN250
閥體材質 WCB、304不銹鋼、316不銹鋼等
連接形式 法蘭式
壓力等級 PN1.6、2.5、4.0、6.4MPa
結構形式 120度Y型、135度Y型
適用介質 粉體、水液、氣體等

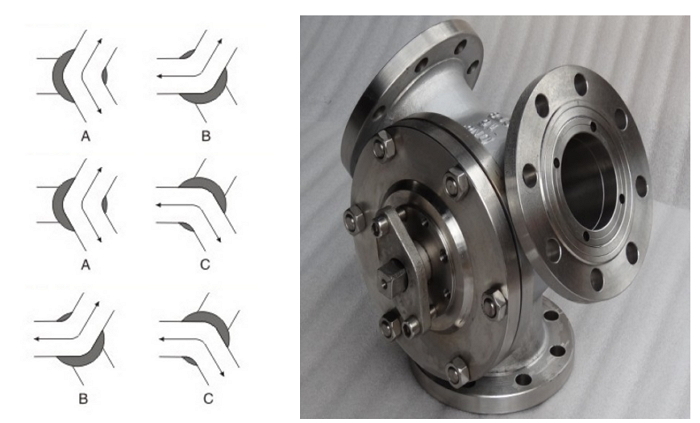

四、氣動Y型三通球閥 流向圖

氣動Y型三通球閥結構圖
五、氣動Y型三通球閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動Y型三通球閥 性能規范

設計標準 GB/T12237
結構長度 GB/T12221
連接法蘭 GB/T911、\JB/T79
試驗和檢驗 GB/T13927 、 JB/T9092

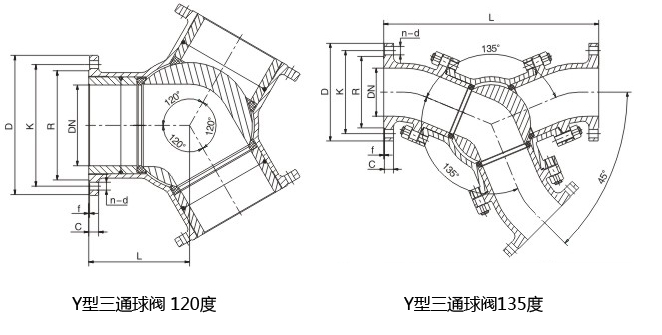

七、氣動Y型三通球閥 結構圖

氣動Y型三通球閥結構圖
八、氣動Y型三通球閥 連接尺寸

120度Y型三通球閥尺寸

DN L D K R C f n-d
50 110 160/165 125 100 20 3 4-18
65 130 180/185 145 120 20 3 4-18
80 150 195/200 160 135 20 3 8-18
100 170 215/220 180 155 22 3 8-18
125 190 245/250 210 185 22 3 8-18
150 210 280/285 240 210 24 3 8-23
200 245 335/340 295 265 24 3 12-23
250 290 405 355 320 30 3 12-25

135度Y型三通球閥尺寸

DN L D K R C f n-d
50 340 160/165 125 100 20 3 4-18
65 400 180/185 145 120 20 3 4-18
80 410 195/200 160 135 20 3 8-18
100 460 215/220 180 155 22 3 8-18
125 560 245/250 210 185 22 3 8-18
150 660 280/285 240 210 24 3 8-23
200 800 335/340 295 265 24 3 12-23
250 1030 405 355 320 30 3 12-25
300 1140 460 410 375 30 4 12-25

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
