氣動高溫球閥
產品展示>> 氣動球閥>>氣動高溫球閥
一、氣動高溫球閥 產品概述

上海川滬閥門有限公司生產的氣動高溫球閥，氣動高溫球閥閥體為整體高溫型，采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。
特點：
1.性能穩定、密封可靠、磨擦力小、開關輕便。
2.耐高溫、耐磨、耐油、耐腐蝕、使用壽命長。
3.具有連線簡單，結構緊湊，動作穩定。
適用場景:
廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類。

二、氣動高溫球閥 產品圖片

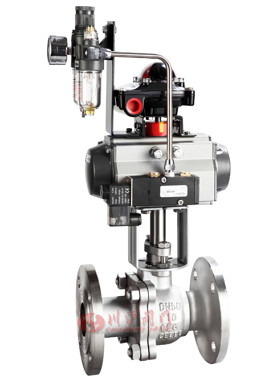

氣動高溫球閥 氣動高溫球閥

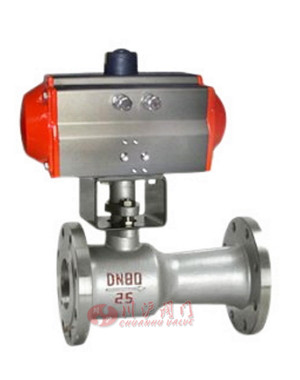

氣動高溫球閥 氣動高溫球閥
三、氣動高溫球閥 零部件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
四、氣動高溫球閥 技術參數

公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
閥體形式 兩段式鑄造球閥
連接形式 法蘭式
閥芯形式 "O"型球形閥芯
密封填料 柔性石墨、金屬纏繞墊片
流量特性 近似快開型
動作范圍 0～90°
泄露量Q 按GB/T4213-92，小于額定KV0.01%
可調范圍 250：1 350：1
五、氣動高溫球閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
六、氣動高溫球閥 性能規范

設計與制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸 JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗 JB/T 9092、API 598、GB/T13927
七、氣動高溫球閥 結構圖

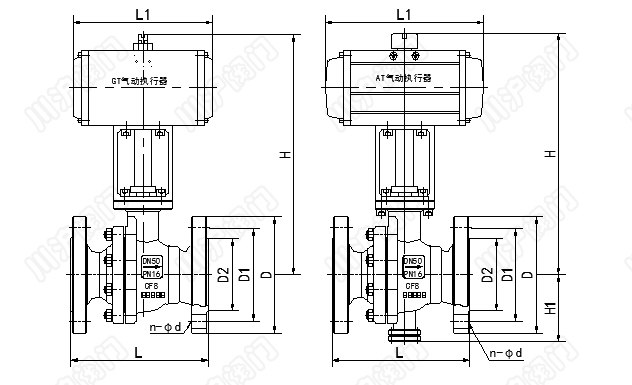

氣動高溫球閥結構圖
八、氣動高溫球閥 連接尺寸

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1 根據所配氣動執行機構而定
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
A、A1 根據閥門所需力矩而定，配置執行器不同，外形尺寸也不相同
九、Q641M氣動高溫球閥結構圖

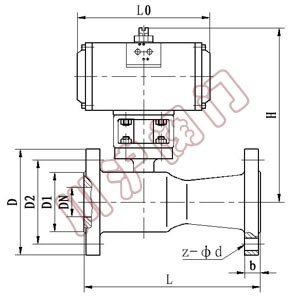

氣動高溫球閥結構圖
十、Q641M氣動高溫球閥 連接尺寸

型號 規格 尺寸
L D D 1 D 2 z-φd H b
Q641M -16 15 115 95 65 45 4-14 85 14
20 130 105 75 55 4-14 95 16
25 140 115 85 65 4-14 103 16
32 165 135 100 78 4-18 105 18
40 180 145 110 85 4-18 120 18
50 200 160 125 100 4-18 195 20
65 220 180 145 120 4-18 195 20
80 250 195 160 135 8-18 215 22
100 280 215 180 155 8-18 255 24

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動高溫球閥.PDF
