一、氣動三通球閥 產品概述

上海川滬閥門有限公司生產的氣動三通球閥，是由角行程的氣動執行機構和三通球閥組成，用于實現管道介質的換向，控制管道中的介質合流和分流。氣動三通調節球閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動三通換向球閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。
特點：
氣動三通球閥具有結構緊湊，重量輕，密封性能好，維修方便等優點。
適用場景:
控制管道中的介質分流和合流。廣泛用于氣體、液體、蒸汽、油品等管道中。

二、氣動三通球閥 產品圖片

氣動三通球閥 氣動三通球閥

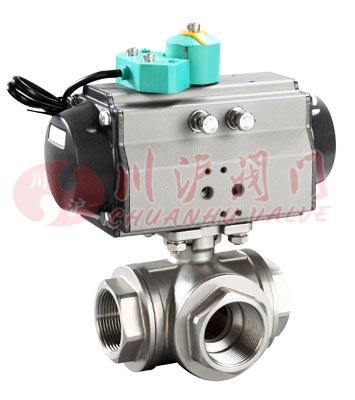

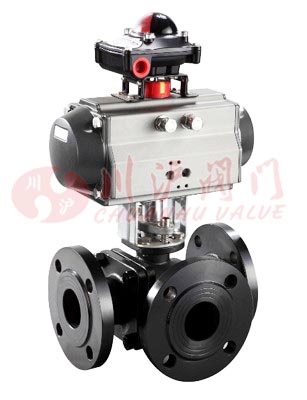

氣動三通球閥(內螺紋連接) 氣動三通球閥(法蘭連接)
三、氣動三通球閥 控制方式

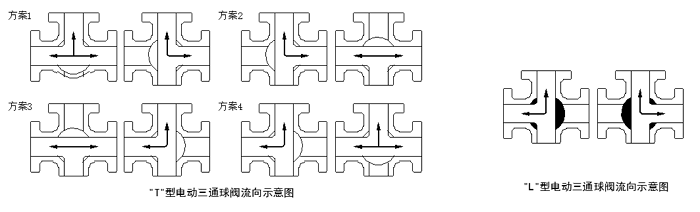

三通球閥閥體控制方式
四、氣動三通球閥 零部件參數

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
五、氣動三通球閥 技術參數

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
允許壓差(MPa) ≤公稱壓力
動作范圍 0～90°
閥體形式 二段分體式鑄造閥體
閥蓋形式 整體式
壓蓋型式 螺栓壓緊式
密封填料 聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接方式 法蘭式、螺紋式(適用于1/2"～2")
閥芯形式 三通球型閥芯
流量特性 近似快開特性
泄露量Q 軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%
配置執行機構 可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制
六、氣動三通球閥 執行機構參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
七、氣動三通球閥 性能規范

試驗標準 公稱壓力（Mpa） 壓力級 JIS(Mpa)
試驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5～0.7

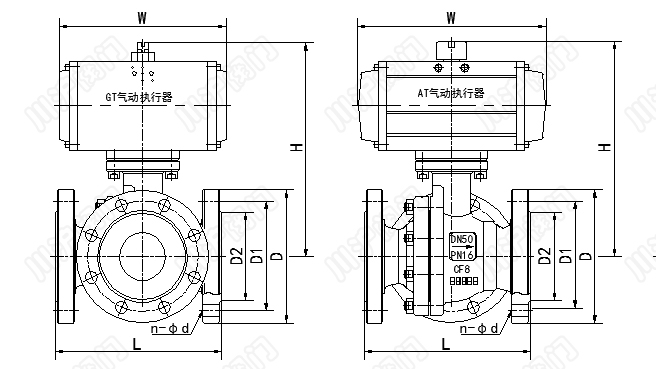

八、氣動三通球閥 結構圖

氣動三通球閥結構圖
九、氣動三通球閥 連接尺寸

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
L 150 150 180 200 220 240 260 280 320 380 440 550
L1 75 75 90 100 110 120 130 140 160 190 220 275
H 185 191 193 212 217 260 293 323 382 468 510 655
W 140 140 140 164 164 190 210 247 276 348 378 524
PN1.6MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 46 56 65 76 84 99 118 132 156 184 211 266
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22
PN2.5MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360
D1 65 75 85 100 110 125 145 160 190 220 250 310
D2 46 56 65 76 84 99 118 132 156 184 211 274
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動三通球閥.PDF
