一、氣動調節球閥 產品概述

上海川滬閥門有限公司生產的氣動調節球閥，是一種轉角為90°的旋轉類球閥，氣動調節球閥采用智能控制與定位，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動調節球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。氣動調節球閥按其密封性能分為金屬密封與軟密封。
特點：
氣動調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
適用場景:
特別適用于介質是粘稠、含顆粒、纖維性質的場合，目前該氣動調節球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

二、氣動調節球閥 產品圖片

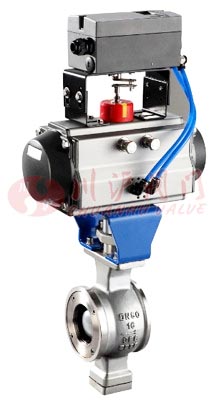

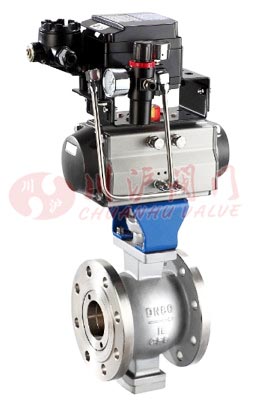

氣動調節球閥法蘭式 氣動調節球閥對夾式
氣動調節球閥法蘭式 氣動調節球閥對夾式
三、氣動調節球閥 零部件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
四、氣動調節球閥 技術參數

公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公稱壓力(MPa) PN1.6、2.5、4.0、6.4MPa
泄漏量 軟密封：零泄漏；硬密封：≤額定流量的10-5
閥體形式 兩段式閥體(浮動球體) 兩段式閥體(固定球體)
閥芯形式 "O"型球形閥芯
密封填料 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式 法蘭、焊接、螺紋
流量特性 快開特性
可調范圍 DN15-65 DN80-300
250:1 350:1
適用溫度 密封面
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃
五、氣動調節球閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
六、氣動調節球閥 性能規范

試驗標準 公稱壓力（Mpa） 壓力級 JIS(Mpa)
試驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5～0.7
七、氣動調節球閥 結構圖

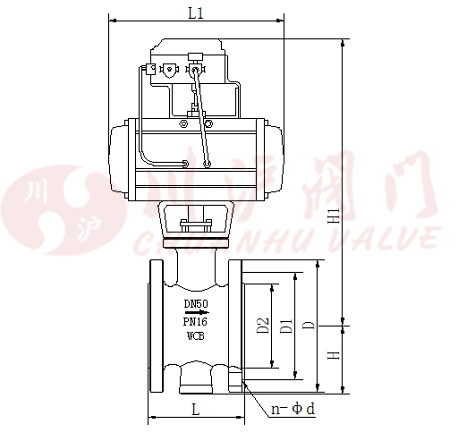

氣動調節球閥圖紙
八、氣動調節球閥 連接尺寸

公稱通徑DN(mm) 主要尺寸 法蘭尺寸
PN1.6MPa PN2.5MPa
L H H1 L1 D D1 D2 n-φd D D1 D2 n-φd
15 130 185 / 140 95 65 46 4-14 95 65 46 4-14
20 140 191 / 140 105 75 45 4-14 105 75 56 4-14
25 150 193 / 140 115 85 65 4-14 115 85 65 4-14
32 165 212 / 164 140 100 76 4-18 140 100 76 4-18
40 180 217 / 164 150 110 84 4-18 150 110 84 4-18
50 200 260 102 190 165 125 99 4-18 165 125 99 4-18
65 220 293 114 210 185 145 118 4-18 185 145 118 8-18
80 250 323 127 247 200 160 132 8-18 200 160 132 8-18
100 280 382 152 276 220 180 156 8-18 235 190 156 8-22
125 320 468 184 348 250 210 184 8-18 270 220 184 8-26
150 360 510 219 378 285 240 211 8-22 300 250 211 8-26
200 400 655 273 524 340 295 266 12-22 360 310 274 12-26
250 630 / 360 / 405 355 319 12-26 425 370 330 12-30
300 750 / 395 / 460 410 370 12-26 485 430 389 16-30
九、氣動調節球閥 制造標準

設計與制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸 JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗 JB/T 9092、API 598、GB/T13927

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動調節球閥.PDF
