氣動內螺紋球閥
產品展示>> 氣動球閥>>氣動內螺紋球閥
一、氣動內螺紋球閥 產品概述

上海川滬閥門有限公司生產的氣動內螺紋球閥，是由角行程的氣動執行機構和球閥組成，適用于兩位切斷和調節的場合。氣動內螺紋球閥閥體與執行機構的連接采用直連方式。
特點：
1.動作時間快，輸出穩定，可靠性高。
2.結構簡單、體積小、重量輕。
3.配套簡單，流通能力大。
適用場景:
氣動內螺紋球閥特別適合于介質是粘稠，含顆粒，纖維性質的場合。廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制場合。

二、氣動內螺紋球閥 產品圖片

氣動內螺紋球閥 氣動內螺紋球閥

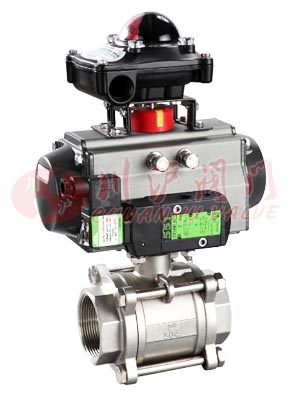

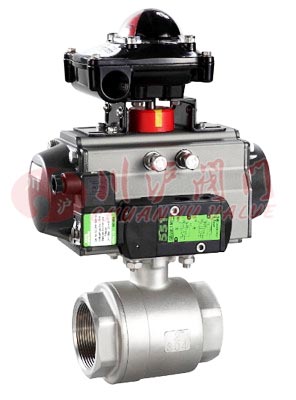

氣動內螺紋球閥(二片式內螺紋球閥) 氣動內螺紋球閥(三片式內螺紋球閥)
三、氣動內螺紋球閥 零部件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
四、氣動內螺紋球閥 技術參數

公稱通徑DN(mm) 10 15 20 25 32 40 50 65 80 100
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa
閥體形式 三片式精鑄閥體、二片是精鑄閥體
連接形式 螺紋式、焊接式
閥芯形式 "O"型球形閥芯
流量特性 近似快開型
動作范圍 0～90°
泄露量Q 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
基本誤差 帶定位器：小于全行程的±2%
回差 帶定位器：小于全行程的2%
可調范圍 250：1
配置執行機構 可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制
五、氣動內螺紋球閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動內螺紋球閥 性能規范

試驗壓力(Mpa) 公稱壓力(Mpa) 壓力級 JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5～0.7

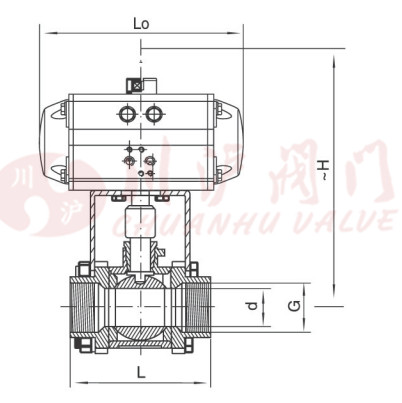

七、氣動內螺紋球閥 結構圖

氣動內螺紋球閥結構圖
八、氣動內螺紋球閥 連接尺寸

公稱通徑 DN 連接尺寸
DN in d L G Lo ~H
15 1/2 15 72 1/2 141 159
20 3/4 20 82 3/4 141 167
25 1 25 90 1 141 172
32 1-1/4 32 112 1-1/4 159 210
40 1-1/2 40 120 1-1/2 211 218
50 2 50 145 2 211 248
65 2-1/2 65 185 2-1/2 248 273
80 3 80 210 3 269 313

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動內螺紋球閥.PDF
