氣動對夾保溫球閥
產品展示>> 氣動球閥>>氣動對夾保溫球閥
一、氣動對夾保溫球閥 產品概述

上海川滬閥門有限公司生產的氣動對夾保溫球閥主要應用于化工、石油、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點。保溫夾套球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大?。ㄅ溟y門定位器）。
型號：CHBQ671F、CHBQ671PPL
特點：
1.采用整體式結構，比一般球閥體積更小，重量更輕，密封性能更優，且無外漏。
2.夾套采用碳素鋼管焊接，比鑄造的更加牢固。
3.采用直連方式，具有連線簡單，結構緊湊，動作穩定。
適用場景:
氣動對夾保溫球閥適用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

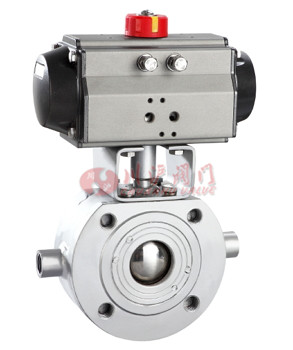

二、氣動對夾保溫球閥 產品圖片

氣動對夾保溫球閥
氣動對夾保溫球閥
三、氣動對夾保溫球閥 零部件材料

主要零件材料 閥體 WCB ZGlCr18Ni9Ti CF8(304) CF8(304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF8M(316L)
球體、閥桿 2Crl3 lCr18Ni9Ti 0Cr18Ni9(304) 0Cr18Ni9(304L) 1Cr18Ni2Mo2(316) 0Cr17Ni2Mo2(316) 0Cr17Ni2Mo2(316L)
密封圈 聚四氟乙烯　　　對位聚苯
填料、墊圈 V型聚四氟乙烯　　柔性石墨環　　聚四氟乙烯片　　柔性石墨復合墊
適用工況 適用介質 重油、膠類等 硝酸腐蝕性介質 強氧化性介質 醋酸等腐蝕性介質 尿素等腐蝕性介質
適用溫度 -28-300℃
配管法蘭 JB79-59、GB9113、SH3406　　　ANSI　B16.5　JIS　B2212
四、氣動對夾保溫球閥 技術參數

公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
閥體形式 法蘭式：分體式鑄造球閥；對夾式：整體式鑄造閥體
連接形式 法蘭式、對夾式
閥芯形式 "O"型球形閥芯
泄露量Q 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露)
可調范圍 250：1 350：1
配置執行機構 可配AT、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制
五、氣動對夾保溫球閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動對夾保溫球閥 性能規范

設計標準 ASME B 16.34 GB/T12224
結構長度 ASME B 16.10 GB/T12221
連接法蘭 ASME B 16.5、JB/T 79
試驗和檢驗 JB/T9092 API 598
適用介質 重油、膠類等易凝固介質

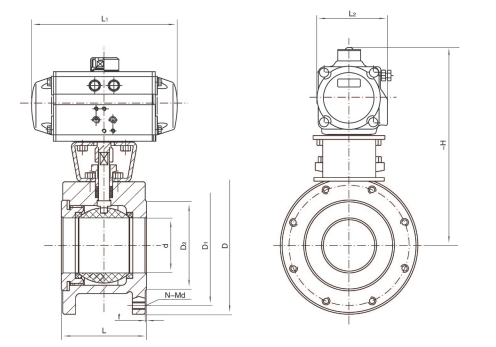

七、氣動對夾保溫球閥 結構圖

氣動對夾保溫球閥結構圖
八、氣動對夾保溫球閥 連接尺寸

公稱通徑
Nominal diameter DN		 外形尺寸
Outline Size		 連接法蘭尺寸
Connecting Flange Size		 執行器型號
Actuator Model
d L L1 L2 ~H D D1 D2 B f N-Md
15 15 32 141/159 71/83 177/208 95 65 46 14 2 4-M12 AT050D/AT063S
20 20 38.5 141/159 71/83 182/213 105 75 56 14 2 4-M12 AT050D/AT063S
25 25 45 141/211 71/95 187/230 115 85 65 16 2 4-M12 AT050D/AT075S
32 29 55 159/211 83/95 223/243 140 100 76 16 3 4-M16 AT063D/AT075S
40 38 62 211/248 95/107 231/261 150 110 84 18 3 4-M16 AT075D/AT088S
50 46 72 248/269 107/123 258/293 165 125 99 20 3 4-M16 AT088D/AT100S
65 62 95 248/315 107/141 273/298 185 145 118 22 3 4-M16 AT088D/AT115S
80 76 120 269/345 123/152 303/325 200 160 132 24 3 8-M16 AT100D/AT125S
100 92 145 345/409 152/172 333/390 220 180 156 24 3 8-M16 AT125D/AT145S
125 110 200 409/438 172/187 380/468 250 210 184 26 3 8-M16 AT145D/AT160S
150 145 225 438/550 187/215 432/520 285 240 211 26 3 8-M20 AT160D/AT190S

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動對夾保溫球閥.PDF
