氣動四通球閥
產品展示>> 氣動球閥>>氣動四通球閥
一、氣動四通球閥 產品概述

上海川滬閥門有限公司生產的氣動四通球閥，是由角行程氣動執行機構和四通球閥閥體組成。
特點：
1、流體阻力?。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。
2、密封性能： 閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門使用壽命。
適用場景:
氣動四通法蘭球閥適用于各種輕重工業及樓宇管道.廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

二、氣動四通球閥 產品圖片

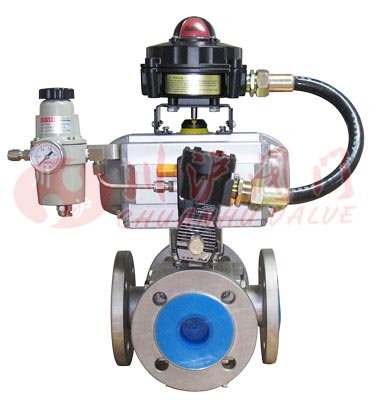

氣動四通球閥
氣動四通球閥
三、氣動四通球閥 零部件材料

閥體/閥蓋 GB WCB ZGlCrl8Ni9Ti ZGOCfl8Nil2M02Ti
ASTM WCB CF8 CF8M
球體 GB 2Crl3 1Cfl8Ni9Ti 0Cfl8Ni12M02Ti
ASTM 420 304 316
閥桿 GB 2Crl3 1Crl8Ni9Ti 0Crl8Ni12M02Ti
ASTM 420 304 316
閥座 GB 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯
ASTM 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯
填料 GB 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
ASTM 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
螺栓 GB 35 0Crl8Ni9 0Crl8Ni9
ASTM A193B7 A320-B8 A320-B8
螺母 GB 45 0Cfl8Ni9 0Crl8Ni9
ASTM A1942H A194-8 A194-8
四、氣動四通球閥 技術參數

閥體形式 四通鑄造閥體
公稱通徑 DN50～600mm
公稱壓力 PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準 JB/T79.2-1994、 ASME/ANSI B165
連接形式 法蘭式
壓蓋型式 壓蓋壓緊式
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
設計和制造 GB/T12237-1989； APl608
檢驗和試驗 GB/T13927-1992； APl 598
執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
五、氣動四通球閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
六、氣動四通球閥 性能規范

公稱壓力(MPa) 常溫大工作壓力(MPa) 殼體試驗壓力(MPa) 氣密封試驗壓力(MPa) 高壓密封試驗壓力(MPa)
PN1.6 1.6 2.4 0.6 1.76
PN2.5 2.5 3.8 0.6 2.75
PN4.0 4.0 6.0 0.6 4.4
l50LB 2.0 3.0 0.6 2.2

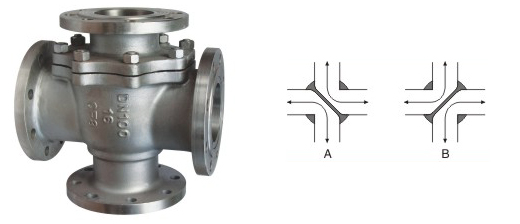

七、氣動四通球閥 流向原理圖

電動四通球閥流向原理圖
八、氣動四通球閥 結構圖

電動四通球閥結構圖
八、氣動四通球閥 連接尺寸

DN L D K R C f n-d
15 150 95 65 45 14 2 4-14
20 164 105 75 55 16 2 4-14
25 180 115 85 65 16 2 4-14
32 200 135 100 78 18 2 4-18
40 220 145 110 85 18 3 4-18
50 240 160 125 100 20 3 4-18
65 260 180 145 120 20 3 4-18
80 280 195 160 135 20 3 8-18
100 320 215 180 155 22 3 8-18
125 380 245 210 185 22 3 8-18
150 440 28 240 210 24 3 8-23
200 550 335 295 265 24 3 12-23
250 670 405 355 320 30 3 12-25
300 850 460 410 375 30 4 12-25

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動四通球閥.PDF
