氣動塑料球閥
產品展示>> 氣動球閥>>氣動塑料球閥
一、氣動塑料球閥 產品概述

上海川滬閥門有限公司生產的氣動塑料球閥，是由氣動執行機構和upvc塑料球閥閥體組成。
特點：
1、產品質量可靠、設計、造型美觀。
2、材質衛生無毒耐磨損、易拆卸、維護簡單易行。
3、性能可靠。
4、精密耐磨：蝸輪輸出軸一體化特殊錒合金鍛造、強度高、耐磨性好。
5、回差極?。何佪嗇敵鲚S一體化、避免了鍵聯結的間隙、傳動精度高。
6、配套簡單：采用單相電源、外接線路特別簡單，也可做380V、直流電源。
7、使用方便：免加油、免點檢、防水防銹、任意角度安裝。
8、保護裝置：雙重限位、過熱保護、過載保護(選裝)。
適用場景:
氣動塑料球閥廣泛適用于冶金、石油、化工、電力、制藥、造紙、能源、水處理、船舶、紡織、食品加工、樓宇自動化等領域。

二、氣動塑料球閥 產品圖片

氣動塑料球閥 氣動塑料球閥

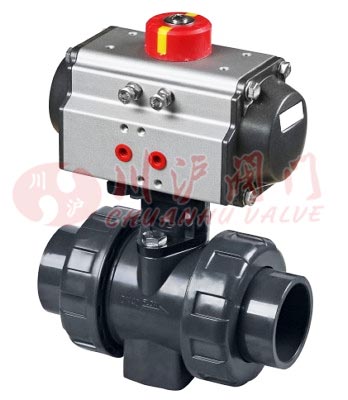

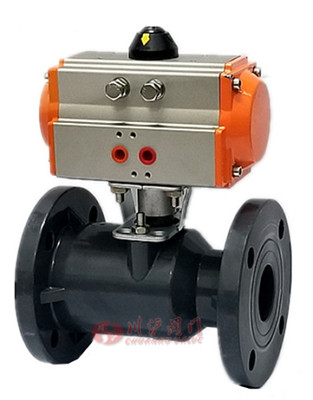

氣動塑料球閥（雙由令連接） 氣動塑料球閥（法蘭連接）
三、氣動塑料球閥 零部件材料

軸 聚氯乙烯 PVC
O環 三元乙丙橡膠 EPDM
環型螺母 聚氯乙烯 PVC
閥體 聚氯乙烯 PVC
端口 聚氯乙烯 PVC
O環 三元乙丙橡膠 EPDM
球體密封 聚四氟乙烯 PTFE
球體 聚氯乙烯 PVC
O環 三元乙丙橡膠 EPDM
球體密封支架 聚氯乙烯 PVC
環 Ring 聚氯乙烯 PVC
四、氣動塑料球閥 技術參數

公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100
公稱壓力(MPa) PN1.0-1.6MPa
連接方式 法蘭、螺紋、由令
閥體結構 一體、三通L、三通T
閥體材質 UPVC、CPVC、PP
閥芯材質 UPVC、CPVC、PP
密封材質 PTFE
適用溫度 0～+60℃
適用介質 PVC兼容的食品工業化學溶劑
配置執行機構 可配GT、AT、ST系列單雙作用氣動執行機構
控制方式 開關兩位控制、4～20mA模擬量信號控制
五、氣動塑料球閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

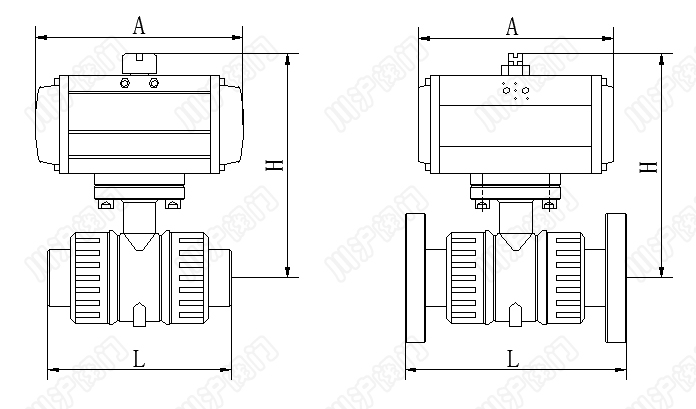

七、氣動塑料球閥 結構圖

氣動塑料球閥結構圖
八、氣動塑料球閥 連接尺寸

公稱通徑DN(mm) 10 15 20 25 32 40 50 65
內螺紋尺寸G" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2"1/2
A 115 165 65 165 180 180 230 230
L 103 112 122 130 152 157 187 236
H 140 140 165 165 250 250 280 280
重量(Kg) 5.6 5.7 5.8 6 6.3 6.5 7.3 7.8

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動塑料球閥.PDF
