氣動陶瓷球閥
產品展示>> 氣動球閥>>氣動陶瓷球閥
一、氣動陶瓷球閥 產品概述

上海川滬閥門有限公司生產的氣動陶瓷球閥適用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕性的介質管道上作啟閉之用。公稱壓力1.6MPa,適應溫度小于200C。與介質接觸的部會均為結構陶瓷材料，其化學穩定性及硬度極高(洛氏硬度HRC88)，僅次于金剛石。因此，電動陶瓷球閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大?。ㄅ溟y門定位器）。
型號：CHQ641TC
特點：
1.球體采用先進研磨設備及工藝制造，球體度精度高，表畫質量好，與閥座對研后，利用Zr02陶瓷的自潤滑性，可取得很好的密封性能。
2.陶瓷良好的耐磨性，讓電動陶瓷球閥經久耐用，可靠性極高，使用壽命長，是鈦合金閥和蒙乃爾閥的2- -4倍。
適用場景:
氣動陶瓷球閥適用于礦漿、砂石等需要耐磨的場合使用。

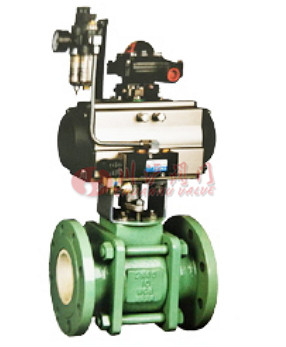

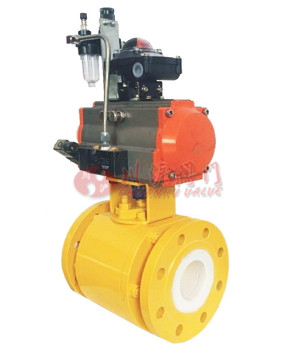

二、氣動陶瓷球閥 產品圖片

氣動陶瓷球閥 氣動陶瓷球閥
氣動陶瓷球閥 氣動陶瓷球閥
三、氣動陶瓷球閥 零部件材料

名稱 材料
閥蓋 WCB
中體 WCB
中體套 工程陶瓷
閥座 工程陶瓷
法蘭套 工程陶瓷
球 工程陶瓷
O型圈 氟橡膠
彈簧 17-4PH
閥桿 35
填料 PTFE
等長雙頭螺栓 WCB
四、氣動陶瓷球閥 技術參數

公稱通徑DN(mm) DN25～300mm
公稱壓力(MPa) PN1.6-32.0MPa
連接方式 法蘭、螺紋
閥體材質 碳鋼+內襯陶瓷；不銹鋼+內襯陶瓷
內件材質 陶瓷
適用溫度 -40℃～+425℃
適用介質 適用于高磨損或腐蝕性工況條件下，鋼廠、高爐煤氣除塵系統，電廠脫硫系統
配置執行機構 AT、AR、AW系列單/雙作用氣動執行器
控制方式 開關兩位控制、4～20mA模擬量信號控制
五、氣動陶瓷球閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動陶瓷球閥 性能規范

設計與制造 GB/T12224
結構長度 GB/T12221
法蘭尺寸 GB/T9113.1
試驗和檢驗 JB/T9092

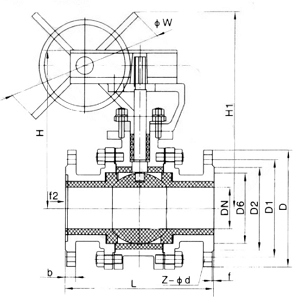

七、氣動陶瓷球閥 結構圖

氣動陶瓷球閥結構圖
八、氣動陶瓷球閥 連接尺寸

DN PN(MPA) L D D1 D2 b f z-<Dd
15 1.6 130 95 95 45 14 2 4-14
20 130 105 75 55 14 2 4-14
25 140 115 85 65 14 2 4-14
32 165 140 100 78 16 2 4-18
40 165 150 110 85 16 3 4-18
50 203 165 125 99 16 3 4-18
65 220 185 145 118 18 3 4-18
80 241 200 160 132 20 3 8-18
100 305 220 180 156 20 3 8-18
125 356 250 210 185 22 3 8-18
150 394 285 240 211 24 3 8-23
200 457 340 295 265 26 3 12-23

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
